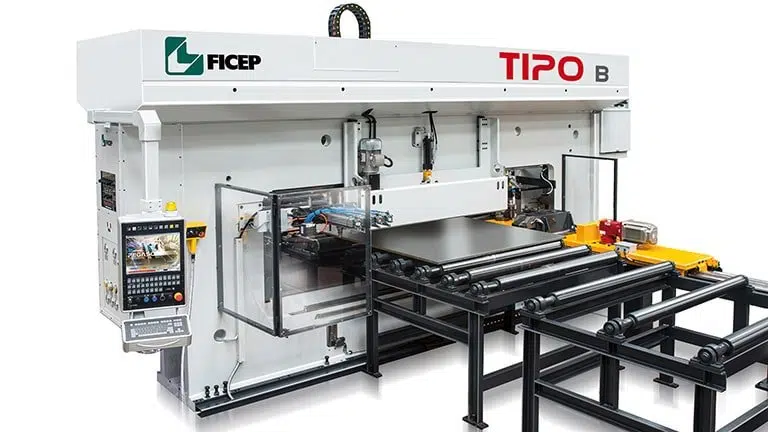

TIPO B
Poinçonnage et découpe thermique de tôles
Systèmes automatiques à commande numérique pour le poinçonnage et la découpe thermique de tôles lourdes
—
Le système TIPO B est l’une des solutions les plus innovantes et complètes pour la fabrication de tôles. Un système de poinçonnage et de découpe thermique à commande numérique réunit toutes les fonctions typiques normalement requises dans la fabrication de tôles.
Ce qui rend le TIPO B réellement unique, c’est sa capacité de partir d’un matériau brut et d’exécuter les opérations de perçage, fraisage, poinçonnage, marquage, gravage et découpe thermique de la pièce dans la forme et les dimensions souhaitées pour obtenir un produit fini.
Ce qui rend le TIPO B réellement unique, c’est sa capacité de partir d’un matériau brut et d’exécuter les opérations de perçage, fraisage, poinçonnage, marquage, gravage et découpe thermique de la pièce dans la forme et les dimensions souhaitées pour obtenir un produit fini.
—
USINAGES
Poinçonnage
Perçage
Gravage
Évasement
Taraudage
Oxycoupage
Découpe au plasma
MarquagePROFILÉS USINABLES
Tôles—
| TIPO B Systèmes automatiques à commande numérique pour le poinçonnage et la découpe thermique de tôles lourdes |
TIPO B164 | TIPO B254 |
|---|---|---|
| Dimensions max. de la tôle [mm] | 1600×3000 | 2540×6000 |
| Force nominale de poinçonnage [kN] | 1000 | 1000 |
| Outils de poinçonnage [nb] | 4 | 4 |
| Diamètre max. de poinçonnage [mm] | 32 | 32 |
| Épaisseur max. de poinçonnage [mm] | 25 | 25 |
| Têtes de perçage [nb] | 1 | 1 |
| Outils de perçage par tête [nb] | 4 | 4 |
| Diamètre max. de perçage [mm] | 40 | 40 |
| Épaisseur max. de perçage [mm] | 100 | 100 |
| Puissance de la broche [kW] | 20,1 | 20,1 |
| Vitesse max. de la broche [tr/min] | 4000 | 4000 |
| Torches à plasma [nb max.] | 2 | 2 |
| Chalumeaux d’oxycoupage [nb max.] | 2 | 2 |
| Poids de la machine [kg] | 8000 | 24000 |
