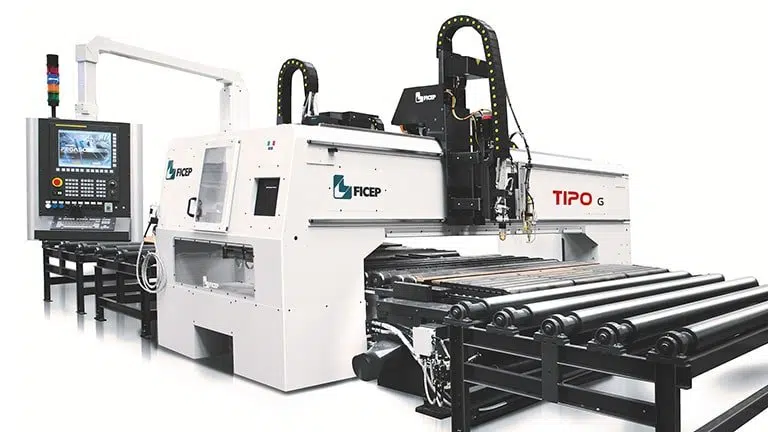

TPIO G
Perçage, fraisage et découpe thermique de tôles
Système automatique à commande numérique pour le perçage, le fraisage et la découpe thermique de tôles de grandes dimensions
—
La nouvelle ligne TIPO G combine les avantages des unités d’usinage de tôles du type à portique, où la tôle reste fixe, avec ceux des systèmes où la tôle est positionnée à chaque opération. La ligne TIPO G est pourvue d’un axe complémentaire de positionnement de la broche, il n’est donc pas toujours nécessaire de desserrer, de positionner un portique ou le matériau et de resserrer le matériau à chaque opération de la broche.
Le système intègre les opérations de découpe thermique (droite et en oblique), de perçage, de fraisage, de gravage, d’évasement et autres, avec une précision sans égale dans le secteur.
Le système intègre les opérations de découpe thermique (droite et en oblique), de perçage, de fraisage, de gravage, d’évasement et autres, avec une précision sans égale dans le secteur.
—-
USINAGES
Perçage
Gravage
Fraisage
Évasement
Taraudage
Oxycoupage
Découpe au plasma
MarquagePROFILÉS USINABLES
Tôles—
| TIPO G Système automatique à commande numérique pour le perçage, le fraisage et la découpe thermique de tôles de grandes dimensions |
TIPO G25LG | TIPO G31LG |
|---|---|---|
| Dimensions max. de la tôle [mm] | 2540×6000 | 3100×6000 |
| Têtes de perçage [nb] | 1 | 2 |
| Outils de perçage par tête [nb] | 24 | 24 |
| Diamètre max. de perçage [mm] | 40 (250) | 44/60 (400) |
| Épaisseur max. de perçage [mm] | 100 | 100 |
| Puissance de la broche [kW] | 15 | 26 |
| Vitesse max. de la broche [tr/min] | 7000 | 7000 |
| Torches droites à plasma [nb max.] | 1 | 2 |
| Chalumeaux à chanfrein à plasma [nb max.] | 1 | 2 |
| Chalumeaux d’oxycoupage [nb max.] | 2 | 2 |
