HomeNos ProduitsALES MACHINESUWF 5

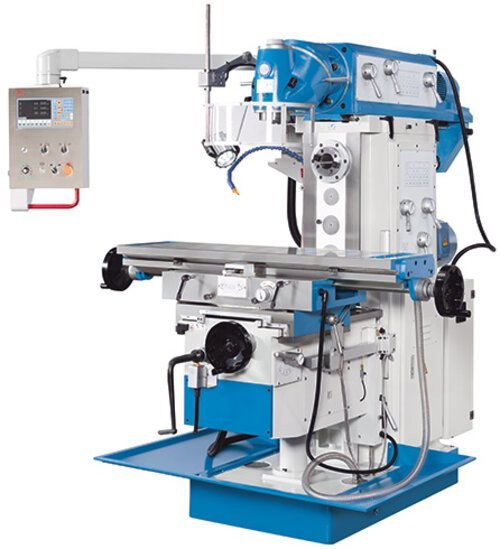

Machine de Fraisage

UWF 5

Fraisage Au maroc

SKU: ccb1afe5e1ff Categories:ALES MACHINES, Fraiseuses verticales conventionnelles, machine d'usinage et tolerie, Machine de Fraisage Tags:Fraisage au marocMachine de Fraisage MarocMachine outils marocmachines-outils conventionnelles maroc
Share:
    • Description
    • Caractéristiques techniques
    • Détails du produit
    • Ressources et téléchargement

    Description

    Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

    Zone de travail
    Dimensions table1325 mm x 360 mm
    Charge (max.)500 kg
    attributes.MEG-000008.MER-00272345 deg
    Rainures T, nombre3 Pièce
    Rainures en T (larg. x écart.)18 mm x 80 mm
    Courses
    Coursaxe X750 mm
    Course d’usinage axe Y280 mm
    Course d’usinage axe Z390 mm
    Tête de fraisage
    Plage de vitesses60 1/min – 1750 1/min
    Nez de brocheSK 50 DIN 2080
    Angle de pivotement360°
    Course bélier550 mm
    Distance centre de la broche à la table175 mm – 565 mm
    Avances rapides
    Avance rapide axe X1200 mm/min
    Avance rapide axe Y800 mm/min
    Avance rapide axe Z600 mm/min
    Broche de fraisage horizontale
    Vitesse de broche (horizontale)60 1/min – 1800 1/min
    Nez de brocheSK 50 DIN 2080
    Porte à faux380 mm – 930 mm
    Avances
    Vitesse d’avance axe X30 mm/min – 750 mm/min
    Vitesse d’avance axe Y20 mm/min – 500 mm/min
    Vitesse d’avance axe Z15 mm/min – 375 mm/min
    Puissance d’entraînement
    Puissance moteur broche horizontale5,5 kW
    Puissance moteur broche verticale4 kW
    Puissance moteur d‘avance axe X1,5 kW
    Puissance moteur d‘avance axe Y1,5 kW
    Puissance moteur d‘avance axe Z1,5 kW
    Puissance pompe de refroidissement0,09 kW
    Dimensions et poids
    Dimensions (longueur x largeur x hauteur)1,8 m x 2,1 m x 2 m
    Poids2850 kg
    • Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
    • Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
    • Grande surface de travail de 1325 x 360 mm, avec capacité de charge de la table jusqu’à 500 kg
    • Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
    • Tête de fraisage universelle pivotant sur 2 plans – pour passer en quelques opérations de l’usinage horizontal à l’usinage vertical
    • En combinant les deux plans de pivotement, il est possible de régler pratiquement n’importe quel angle

      au sein de l’espace de travail

    • Kraftvoller Servo-Achsmotor ermöglicht einen fein gestuften motorischen Vorschub in allen Achsen
    • Der Frästisch kann in der Längsachse horizontal geschwenkt werden
    • Des capots de protection télescopiques sur l’axe Y protègent la broche d’avance
    • Pupitre de commande inclinable latéralement avec afficheur de position intégré
    • L’entraînement principal de 5,5 kW assure un couple élevé
    • Dispositif de refroidissement et bac à copeaux de série

    Afficheur 3 axes

    • Grande précision
    • Faible quotas d’erreurs
    • Usinages plus fiables
    • Gain de temps
    • Gain de productivité
    • Affichage très clair
    • Fonctions simples et conviviales
    • Clavier de commande clair
    • Résolution 0,01 / 0,005 mm
    • Entrée de coordonnées
    • Conservation des axes lors de l’arrêt
    • Calcul de cercle de perçage
    • Fonction calculatrice
    • Mémoire pour 10 outils
    • Inversion rayon / diamètre
    • Fonction mm/inch
    • Montage simple et sans entretien

    Brochure UWF 5.pdf

    Related products

    • Read more

      CC222 | Diamètre ø55 – ø228mm

      ALES MACHINESCoupe tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      GA322 | Diamètre ø141 – ø328mm

      ALES MACHINESChanfrein tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      SAXX-300 |

      ALES MACHINESCoupe tubes épais >3mmGénérateurs de soudage tubes épaisProduits pour tubes fins et épais - AXXAIR
    • Read more

      SX122 | Diamètre ø12 – ø119mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage de préfabrication tubes épais
    • Read more

      CC122 | Diamètre ø5 – ø119mm

      ALES MACHINESCoupe tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      SATO-170E4x | Diamètre ø25 – ø170mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage orbital : Têtes ouvertes >3mm

    ALES SOLUTIONS

    Menu
    • A propos de nous
    • Nos Marques
    • Contactez nous
    • Nos Produits
    • Actualites
    • Gallery
    • Offres spéciales
    Nos Categories
    • Équipements de gaz
    • Équipements de soudage
    • Machine-outils
    • Nettoyage Et Aspiration Industrielles
    • Tables de soudage et bridage
    • Équipements d’oxycoupage
    • Plasma et machines laser
    Service
    • Ingenierie et installation des systemes de gaz
    • Maintenance des systemes de gaz
    • Formations et audit
    Emails vente

    A.idrissi@ales-solutions.com

    Sales@ales-solutions.com

    Emails service apres vente

    I.dibane@ales-solutions.com

    Phone

    Phone : +212 666-457771

    Phone : +212 662-767473

    Devenir distributeurs de nos produits
    Social

    Copyright © 2024 ALES SOLUTIONS , all rights reserved

    Privacy Policy | Plan de site

    Contactez-nos

    Heureux de répondre
    à vos questions

    Appelez-nous pour toutes vos questions aujourd'hui.

    CONTACT

    A.idrissi@ales-solutions.com
    Sales@ales-solutions.com
    Open chat
    WhatsApp
    Hello 👋
    Can we help you?
