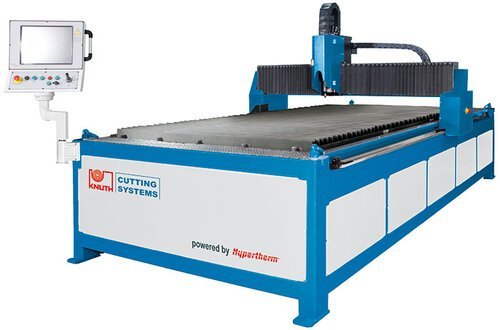

Plasma-Jet Compact H 1530

Machines de découpe plasma Maroc ,  Knuth Machines Maroc, Machines à scier circulaires,

SKU: 29858bab1171 Categories:, , Tags:

Description

Machines de découpe plasma Maroc ,  Knuth Machines Maroc, Machines à scier circulaires,

Le modèle Plasma-Jet Compact H est un système de découpe plasma spécialement adapté aux besoins de nos clients. Avec sa conception compacte, la machine convient tant aux petits ateliers qu’aux grandes entreprises industrielles. La technologie moderne d’Hypertherm et les composants de haute qualité provenant de fabricants de renommée mondiale garantissent des résultats de coupe de haute qualité même en fonctionnement en plusieurs équipes.

  • Conception compacte pour un encombrement réduit et un changement d’emplacement sans problème
  • Puissance élevée grâce à la technologie américaine Hypertherm
  • Large choix de sources plasma HYPERTHERM (en option)
  • Faible entretien et robustesse
Zone de travail
Largeur de coupe1500 mm
Longueur de coupe3000 mm
Table hauteur600 mm
Charge410 kg/m2
Déplacement rapide18000 mm/min
ExécutionHypertherm
Dimensions et poids
Poids2250 kg

Construction

  • À la différence de la gamme Plasma-Jet TrueCut –, les installations Plasma-Jet DSL Compact – ont un cadre de guidage intégré à la table via la plaque inférieure, l’ensemble peut ainsi être transporté d’une pièce et ne nécessite qu’une surface au sol minim
  • Dans le cas des petites sources plasma (p. ex. Powermax), celles-ci sont aussi placées dans un châssis-caisson
  • Pour une aspiration efficace des poussières dans la zone de découpe, la table peut être équipée d’un système d’aspiration de la poussière doté de volets d’aspiration à commande électropneumatique

Transmissions et entraînements

  • Servomoteurs CA dynamiques de Panasonic sur tous les axes avec engrenages planétaires sans jeu ni entretien
  • Crémaillères à dents inclinées et étudiées pour une utilisation intensive sans jeux et un entretien quasi inexistant
  • Les guidages linéaires sur tous les axes sont conçus pour une longue durée de vie et des mouvements sans à-coups à vitesses élevées. La largeur des guidages linéaires sur les axes X et Y est de 20/20 mm

Tête de coupe

  • Axe Z avec vis à billes et commande automatique servocommandée de la hauteur du brûleur
  • Changement de la tête de coupe en quelques secondes seulement grâce au système de fermeture rapide minimisant les temps morts

Commande

  • Commande CNC Hypertherm – Edge CONNECT
  • Le logiciel de ProNest LT Software est un équipement standard

Veuillez sélectionner la source de plasma de la puissance désirée dans les options.

  • Source plasma Powermax 105 Sync ( Performance de coupe acier non allié : Recommandée : 32 mm 500 mm/min, 38 mm 250 mm/min, Coupe de séparation : 50 mm 125 mm/min, Piquage : 22 mm)
  • Maxpro 200 (Performance de coupe acier non allié : performance de coupe quasiment sans scories 20 mm, Capacité de piquage (production) 32 mm, Coupe de séparation* 75 mm)
  • XPR 170 (Performance de coupe acier non allié : Piquage max. 40 mm, Coupe de séparation max. 60 mm)
  • XPR 300 (Performance de coupe acier non allié : Piquage max. 50 mm, Coupe de séparation max. 80 mm)

Remarque : toutes les épaisseurs de découpe et de piquage indiquées dépendent du matériau ainsi que de la technologie de découpe et du système de guidage
