Description
Inox X5CrNi18-10 (1.4301) – Dureté à coeur: env. 266 – 382 Vickers
Inox

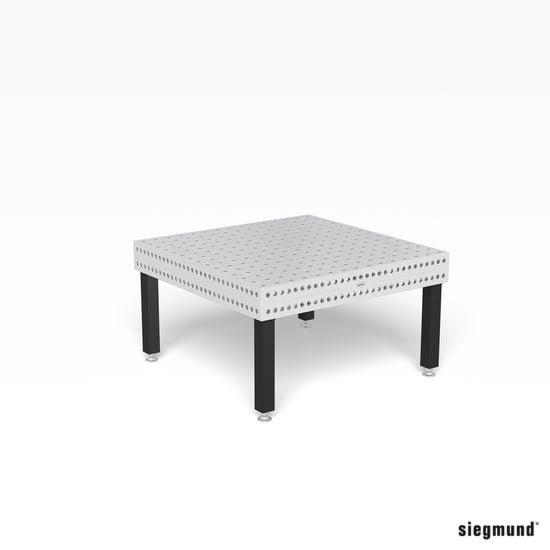

Les tables de soudure inox sont destinées à la fabrication de pièces inox sans risque de corrosion par un contact avec d’autres métaux.
Si les tables sont équipées d’un quadrillage diagonal les options de bridage sont presque doublées.

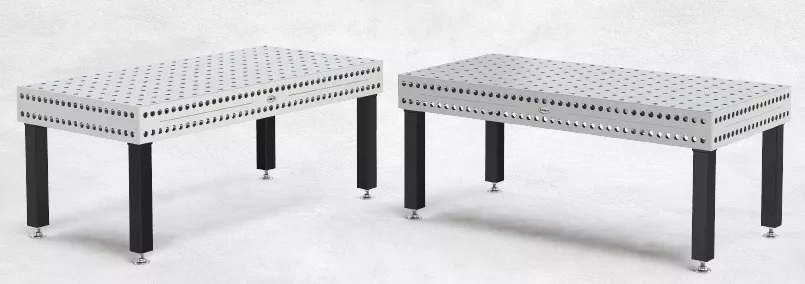

Pour les tables Inox Light, nous avons réduit l’épaisseur de 25 à 15 mm pour des raisons économiques. Comme le boulon nécessite une zone de serrage de 50 mm, la réduction d’épaisseur doit être compensée par une bague de réglage (Réf. 280653.N).
Si les tables sont équipées d’un quadrillage diagonal les options de bridage sont presque doublées.
1. Épaisseur
- env. 24,5 – 27 mm (Inox)
- env. 14,5 – 17 mm (Inox Light)
2. Matière
- Inox de qualité X5CrNi18-10 (1.4301)
- Dureté Vickers:
- Dureté à coeur: environ 266 – 382
* L’usure des tables Professional 750 est importante en raison du manque de dureté de l’acier à coeur.
3. Caractéristiques
- Entraxe 100 mm
- Quadrillage 100 mm
4. Bandeau
- Hauteur 200 mm
- Alésages supplémentaires permettant le bridage parallèle entraxe 50 mm
5. Angles et alésages rayonnés
- Rayons de 3 mm sur les arêtes supérieures pour éviter d’abimer la table et les accessoires
- Rayons de 6 mm dans les angles de la table pour réduire les risques de blessure
6. Alésage System
- Ø 28,15 mm
- Rayon R3 à l‘entrée des alésages sur le dessus de la table:
(pas applicable pour l’acier inoxydable)
- Réduit les dommages pour la table, les accessoires et les pièces client
- Facilite l’introduction des boulons et des accessoires
7. Renfort
- Une traverse tous les 500 – 600 mm
- Renforts plus hauts
8. Pieds de table
- Tube carré 90×90 mm
- Embase de pied Ø 90 mm (tournée à partir de matériau plein)
- Pied réglable sur 50 mm (Données pour pied standard)
9. Charge admissible
- Charge admissible par pied 2.000 kg
- Charge totale statique conseillée:
- pour 4 pieds = 4.000 kg
- pour 6 pieds = 6.000 kg
- pour 8 pieds = 8.000 kg
avec une répartition uniforme de la charge.
(données pour pied standard)
*Par calcul, les charges sont plus importantes.
Les charges conseillées comportent une réserve
pour raison de sécurité.
Dans le cas de charge supérieure merci d’en parler avec le constructeur.
