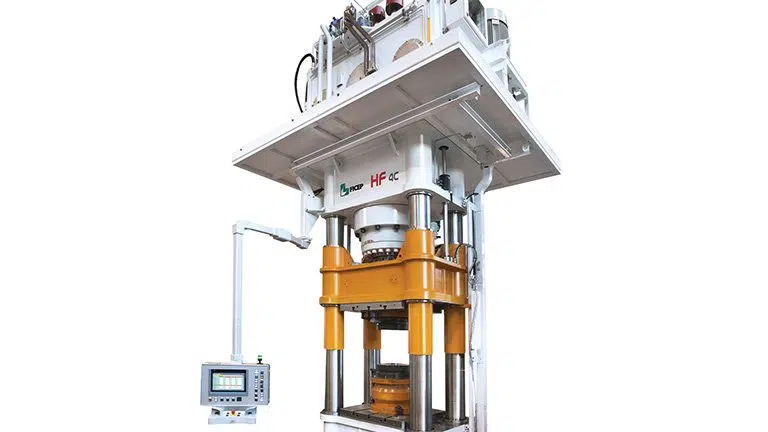

HF 4C
Forgeage hydraulique à colonnes
Forgeage hydraulique à colonnes
Les presses hydrauliques de la série HF-4C sont conçues spécifiquement pour le préformage de pièces longues, mais elles sont également largement utilisées pour les opérations d’ébavurage, de taille et d’extrusion. Grâce à la structure à 4 colonnes, elles garantissent la possibilité d’accéder à la zone des matrices sur les 4 côtés. Cela permet une large gamme de compositions sur des lignes de forgeage entièrement automatiques.
La légèreté du coulisseau, combinée au porte-matrice supérieur mobile spécial, élève cette série au niveau supérieur des presses multi-préformage de haute performance.
USINAGES
Préformage
Formage – Forgeage
Taille
Extrusion inverse
Extrusion directe
Perçage| HF-4C Forgeage hydraulique à colonnes | HF-4C 200 | HF-4C 300 | HF-4C 400 | HF-4C 630 | HF-4C 800 | HF-4C 1000 | HF-4C 1250 |
|---|---|---|---|---|---|---|---|
| Force de pressage [kN] | 2000 | 3000 | 4000 | 6300 | 8000 | 10000 | 12500 |
| Course du coulisseau [mm] | 500 | 500 | 500 | 650 | 650 | 800 | 800 |
| Vitesse max. de service [mm/s] | 30 – 120 | 30 – 120 | 30 – 120 | 30 – 120 | 30 – 120 | 30 – 120 | 30 – 120 |
| Jeu vertical [mm] | 1000 | 1000 | 1000 | 1250 | 1400 | 1500 | 1800 |
| Jeu horizontal [mm] | 920 | 920 | 920 | 1020 | 1120 | 1270 | 1420 |
