Description
Acier S355J2+N – Dureté à coeur: env. 165 – 220 Vickers
Les tables Basic sont usinées en acier de qualité S355J2+N. Le System Basic est conçu pour les montages légers. Les tables acier ne sont pas traitées, ni en surface, ni à coeur et nécessitent donc une protection contre les projections de soudure. Il est nécessaire d’utiliser une bombe d’anti-collage (Réf. 000924) à cet effet.

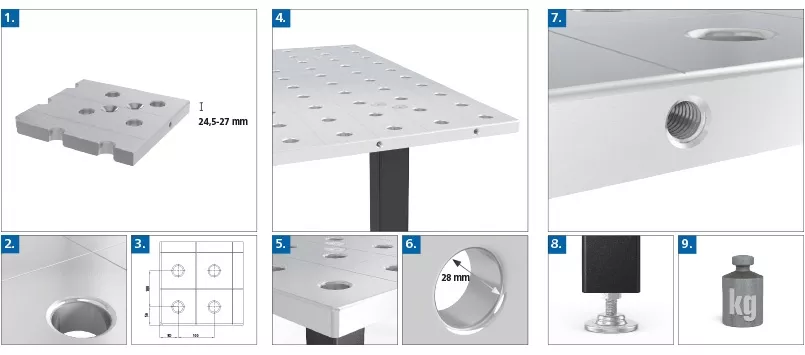

1. Épaisseur
- env. 24,5 – 27 mm
2. Matière
- Acier de qualité S355J2+N*
- Dureté Vickers:
- Dureté à coeur env. 165 – 220
* L’usure des tables Professional 750 est importante en raison du manque de dureté de l’acier à coeur.
3. Caractéristiques
- Entraxe 100 mm
- Quadrillage 100 mm
4. Bandeau
- Pas de bandeau
5. Angles et alésages rayonnés
- Rayons de 3 mm sur les arêtes supérieures pour éviter d’abimer la table et les accessoires
- Rayons de 6 mm dans les angles de la table pour réduire les risques de blessure
6. Alésage System
- Ø 28,15 mm
- Rayon R3 à l‘entrée des alésages sur le dessus de la table:
- Réduit les dommages pour la table, les accessoires et les pièces client
- Adhérence des projections de soudure encore diminuée
- Facilite l’introduction des boulons et des accessoires
7. Trou fileté
- Toutes les tables Basic System 28 avec des filetages sur les cotés tous les 200 mm
- Filetages M12 pour les boulons à visser 280543
8. Pieds de table
- Tube carré 70×70 mm
- Embase de pied Ø 70 mm (tournée à partir de matériau plein)
- Pied réglable sur 40 mm (Données pour pied standard)
9. Charge admissible
- Charge admissible par pied max. 1.000 kg
- Charge totale statique conseillée:
- pour 4 pieds = 2.000 kg
- pour 6 pieds = 3.000 kg
avec une répartition uniforme de la charge.
(Données pour pied standard)
*Par calcul, les charges sont plus importantes.
Les charges conseillées comportent une réserve
pour raison de sécurité.
Dans le cas de charge supérieure merci d’en parler avec le constructeur.
