AddY-axisTurn
AJOUTER une productivité élevée combinée à plusieurs processus et outils en une seule opération

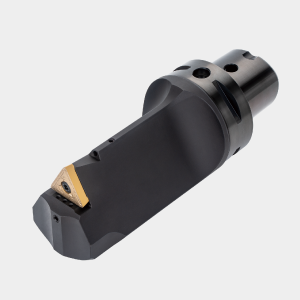

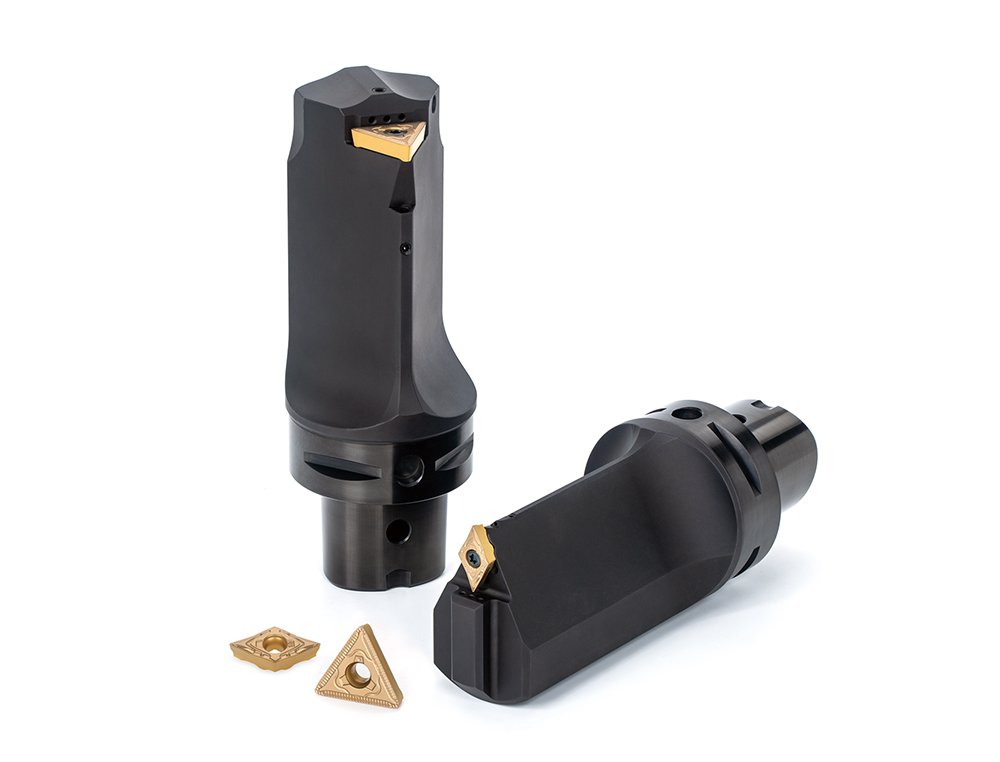

Outil de tournage axe Y avec connexion PSC pour machines multitâches
Applications
external-turning
Fonctionnalités
1. Avantages d’usinage Y-axis
- Le vecteur de force de coupe est dirigé dans l’axe longitudinal de l’outil, ce qui se traduit par une grande stabilité et des vibrations minimisées
- Aucun enchevêtrement de copeaux, les copeaux sont dirigés vers le bas et loin de la pièce et du porte-outil
X-axis feed conventionnel
2. Outil d’axe Y PSC pour les machines multitâches
- Conception à haute rigidité. Corps d’outil PSC et alimentation en liquide de refroidissement pour une stabilité de la durée de vie de l’outil
3. Concept d’outillage de l’axe Y qui offre un petit angle d’entrée pour une productivité élevée
- Type T : Vitesse d’avance maximale 2 mm/tour
- Type D : Vitesse d’avance maximale 1.2 mm/tour
4. Image d’outillage de l’orientation de l’axe Y et application d’un tournage à rétroaction élevée
Type en T pour une opération de coupe moyenne
- Grâce à sa géométrie grande avance, la plaquette AddY-axisTurn offre une productivité élevée
- L’orientation de l’outil sur l’axe Y permet d’utiliser les deux côtés de l’arête de coupe et offre une durée de vie stable et longue
Type D pour les opérations de finition et de profilage
- AddY-axisTurn permet une finition précise de la pièce avec une seule configuration d’outil
- Aucune interférence avec la poupée mobile
- Elimine l’enchevêtrement des copeaux et favorise une fabrication entièrement automatisée
5. Système de serrage sécurisé de la plaquette
- La conception de verrouillage de sécurité Y-PRISM comporte un rail sur le porte-outil et une fente correspondante sur la plaquette pour un verrouillage serré et un serrage sécurisé
- Empêche les forces de coupe d’affecter la position de la plaquette dans n’importe quelle direction et assure une grande stabilité
