HomeNos ProduitsALES MACHINESVHF 3.2
Machine de Fraisage

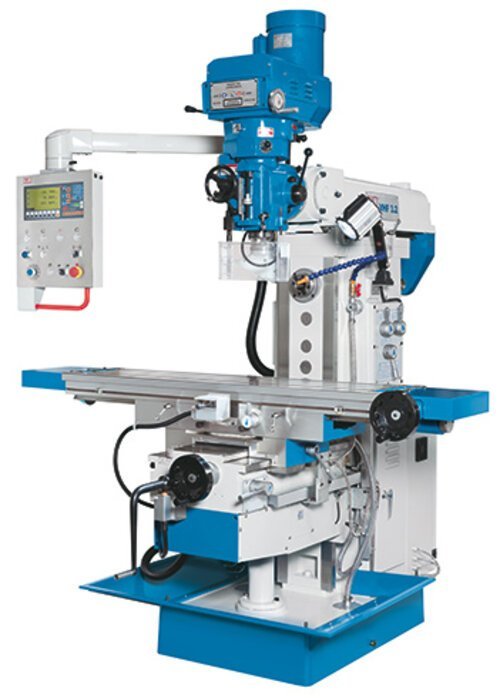

VHF 3.2

Fraisage Au maroc

SKU: 7bc933f8d99b Categories:ALES MACHINES, Fraiseuses verticales conventionnelles, machine d'usinage et tolerie, Machine de Fraisage Tags:Fraisage au marocMachine de Fraisage MarocMachine outils marocmachines-outils conventionnelles maroc
Share:
    • Description
    • Caractéristiques techniques
    • Détails du produit
    • Ressources et téléchargement

    Description

    Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

    La fraiseuse universelle très polyvalente complète le modèle phare éprouvé de la gamme VHF. La combinaison d’une broche horizontale, d’une tête de fraisage verticale pivotante et d’une grande table de serrage avec une plage de vitesse élargie ainsi qu’une avance par servomoteur à réglage continu étend la variété d’applications de la gamme VHF. Avec son équipement complet, ce modèle est également idéal pour le fraisage dans les ateliers de réparation ainsi que pour les services de formation et de fabrication.

    • Tête de fraisage pivotante avec avance du fourreau automatique
    • Broche horizontale avec son propre entraînement
    • Table de fraisage pivotante
    • Servomoteur pour une avance réglable en continu dans tous les axes
    • Nombreux accessoires standards
    Zone de travail
    Surface de la table1370 mm x 320 mm
    Charge (max.)300 kg
    attributes.MEG-000008.MER-00272345 deg
    Rainures T, nombre3 Pièce
    Rainures en T (larg. x écart.)14 mm x 80 mm
    Courses
    Coursaxe X1000 mm
    Course d’usinage axe Y360 mm
    Course d’usinage axe Z400 mm
    Tête de fraisage vertical
    Nez de broche (vertical)SK 40 DIN 2080
    Porte à faux178 mm – 868 mm
    Distance verticale-broche-table160 mm – 560 mm
    Coupe biaises tête de fraisage90 deg
    Inclinaison tête de fraisage45 deg
    Vitesse de broche (continue) (L)70 1/min – 450 1/min
    Vitesse de broche (continue) (H)450 1/min – 3600 1/min
    Avances rapides
    Avance rapide axe X-/ Y1335 mm/min
    Avance rapide axe Z1000 mm/min
    Tête de fraisage horizontalement
    Vitesses de broche35 1/min – 1500 1/min
    Nez de brocheSK 40 DIN 2080
    Distance table – broche horizontal75 mm – 475 mm
    Avances
    Vitesse d’avance axe X30 mm/min – 830 mm/min
    Vitesse d’avance axe Y30 mm/min – 830 mm/min
    Vitesse d’avance axe Z23 mm/min – 625 mm/min
    Puissance d’entraînement
    Puissance du moteur de l’entraînement principal (vertical)3,7 kW
    Puissance du moteur de l’entraînement principal (horizontal)3 kW
    Dimensions et poids
    Dimensions (longueur x largeur x hauteur)1,9 m x 1,75 m x 2,35 m
    Poids1950 kg
    • Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
    • Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
    • La table de fraisage a une grande surface de serrage et peut pivoter dans le sens longitudinal.
    • Le fourreau de la tête de fraisage est équipé d’une avance automatique à trois niveaux et d’un arrêt en profondeur mais il peut aussi être déplacé manuellement.
    • La tête de fraisage verticale peut être pivotée dans deux directions pour percer dans deux directions : d + g ±90° ; inclinaison vers l’avant + en arrière ±45°.
    • La vitesse de rotation de la tête de fraisage verticale est réglable en continu sur une large plage de vitesse, un pignon de transmission garantit un couple puissant.
    • Les broches verticale et horizontale disposent chacune d’un entraînement séparé.
    • Le contre-support standard avec palier lisse en bronze de série permet l’utilisation de mandrins de fraisage longs dans la broche horizontale
    • Le puissant servomoteur d’axe permet une variation en continu des avances sur les 3 axes
    • Temps accessoires courts grâce au positionnement rapide de la table de travail avec déplacement rapide dans tous les axes
    • Pupitre de commande pivotable pour une utilisation confortable
    • Dispositif de refroidissement et bac à copeaux de série

    Brochure VHF 3.2.pdf
