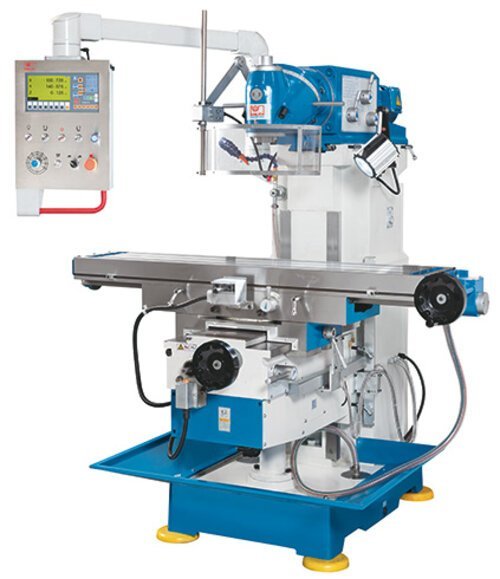

Machine de Fraisage

UWF 1.2

Fraisage Au maroc

SKU: 9e1f61ed740f Categories:, , , Tags:

Description

Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

Cette fraiseuse polyvalente offre une grande zone de travail avec une longue course sur l’axe X. Avec son équipement complet, elle est idéale pour les ateliers de réparation ainsi que pour les services de formation et de fabrication. L’avance par servomoteur à réglage en continu, ainsi que la tête de fraisage verticale capable de pivoter dans deux plans, élargissent le champ d’application de l’ensemble de la gamme UHF. Des guidages plats, larges et stables sur les axes Z et Y supportent les efforts de coupe sans aucun problème.

  • Tête de fraisage universelle pivotante sur 2 plans
  • Contre-support pour tête de fraisage pour fraisage horizontal
  • La table de fraisage est pivotante
  • Avance servocommandée dans tous les axes avec déplacement rapide
  • Nombreux accessoires standards
Zone de travail
Surface de la table1370 mm x 300 mm
Charge (max.)300 kg
Rainures T, nombre3 Pièce
Rainures en T (larg. x écart.)14 mm x 80 mm
Plage de pivotement table de fraisage45 deg
Courses
Coursaxe X1000 mm
Course d’usinage axe Y360 mm
Course d’usinage axe Z400 mm
Tête de fraisage vertical
Vitesse de broche (verticale)45 1/min – 1660 1/min
Nez de brocheSK 40 DIN 2080
Porte à faux150 mm – 550 mm
Distance verticale-broche-table100 mm – 500 mm
Coupe biaises tête de fraisage360 deg
Avances rapides
Avance rapide axe X-/ Y1335 mm/min
Avance rapide axe Z1000 mm/min
Avances
Vitesse d’avance axe X30 mm/min – 830 mm/min
Vitesse d’avance axe Y30 mm/min – 830 mm/min
Vitesse d’avance axe Z23 mm/min – 625 mm/min
Puissance d’entraînement
Puissance moteur principal3 kW
Dimensions et poids
Dimensions (longueur x largeur x hauteur)1,83 m x 1,76 m x 1,7 m
Poids1750 kg
  • Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
  • De grands rails de guidage rectangulaires permettent un fonctionnement précis et sans à-coups avec des charges admissibles élevées.
  • Tête de fraisage universelle pivotant sur 2 plans – pour passer en quelques opérations de l’usinage horizontal à l’usinage vertical
  • En combinant les deux plans de pivotement, il est possible de régler pratiquement n’importe quel angle

    au sein de l’espace de travail

  • Contre-support pour fraisage horizontal pour montage sur la tête de fraisage
  • La table de fraisage a une grande surface de serrage et peut pivoter dans le sens longitudinal.
  • Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
  • Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
  • Puissant servomoteur d’axe pour la commande en continu des avances sur les trois axes
  • Temps accessoires courts grâce au positionnement rapide de la table de travail avec déplacement rapide dans tous les axes
  • Pupitre de commande pivotable pour une utilisation confortable
  • Dispositif de refroidissement et bac à copeaux de série

Brochure UWF 1.2.pdf
