Roturn 400 GT

Roturn 400 GT

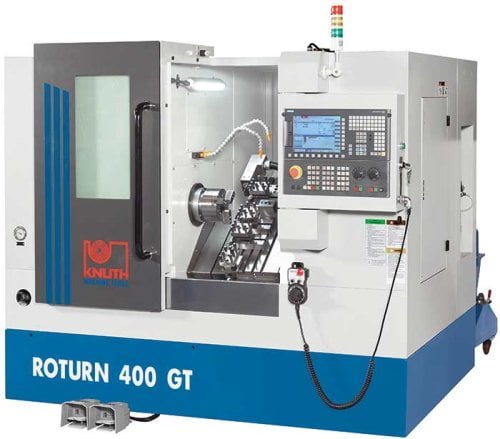

Fig. Roturn 400 GT avec accessoires en option

SKU: 6437ef8a4a0d Categories:, , , Tags:

Description

Les machines de la gamme ROTURN GT avec changeur d’outils linéaire sont particulièrement adaptées à l’usinage en série de pièces plus petites. Des temps de changement d’outil ultra-courts et un fonctionnement fiable garantissent une productivité accrue. La conception à banc incliné assure une bonne évacuation des copeaux. Le mandrin de serrage hydraulique 3-B avec trou de passage permet un chargement rapide et des temps d’arrêt plus courts. La commande Siemens 828 D Basic répond à toutes les exigences de la technologie de commande actuelle. Un convoyeur à bande articulé et un dispositif de refroidissement performant complètent l’équipement. Au Maroc

  • Changeur d’outils linéaire rapide
  • Convoyeur de copeaux inclus
  • Commande Siemens 828
  • Mandrin avec trou de passage
Zone de travail
Longueur de pièce380 mm
Hauteur de pointe200 mm
Diamètre usinable sur banc400 mm
Diamètre de tournage sur traînard140 mm
Courses
Coursaxe X460 mm
Course d’usinage axe Z400 mm
Broche principale
Plage de vitesses60 1/min – 5000 1/min
Nez de brocheA2-5
Passage de broche46 mm
Alésage broche avec barre de traction36 mm
Avances rapides
Avance rapide axe X25000 mm/min
Avance rapide axe Z25000 mm/min
Porte-outils
Type de porte-outilsChangeur linéaire
Dimensions queue d’outils20 mm x 20 mm
Diam. barreau d’alésage38 mm
Outils entraînés
Nombre, outils entraînés1 Pièce
Plage vitesses, outil tournant7500 1/min
PinceER 25
Puissance d’entraînement
Puissance moteur principal7,5 / 5,5 kW
Puissance pompe de refroidissement0,18 kW
Dimensions et poids
Dimensions (longueur x largeur x hauteur)1,95 m x 1,5 m x 1,75 m
Poids2500 kg

Points forts

  • L’unité de commande SIEMENS 828 D Basic maintes fois éprouvée répond à toutes les exigences d’une technique de commande moderne
  • Un mandrin de serrage hydraulique 3-B de 160 mm avec passage est fourni de série
  • Convoyeur à copeaux, outil entraîné et changeur linéaire inclus

Conception de la machine

  • Le bâti de machine du concept à banc incliné est garant d’une grande rigidité et d’une bonne évacuation des copeaux
  • L’espace de travail fermé offre protection et propreté et est facilement accessible grâce à la grande porte coulissante
  • Des guides linéaires d’axes X et Z trempés garantissent précision et fiabilité

Broche

  • Vitesse broche max. jusqu’à 5 000 tr/min
  • Puissance du moteur 5,5 / 7,5 kW

Changeur d’outils

  • Les changeurs d’outils linéaires sont particulièrement adaptés à l’usinage en série de petites pièces – les temps de changement d’outils les plus courts et un fonctionnement absolument fiable sont garants d’une productivité accrue

Productivité

  • Vitesse de l’outil entraîné 7 500 tr/min, pince de serrage ER 20

Brochure Roturn 400 GT.pdf
