Description
Acier S355J2+N nitrurée plasma – Dureté à coeur: env. 165 – 220 Vickers

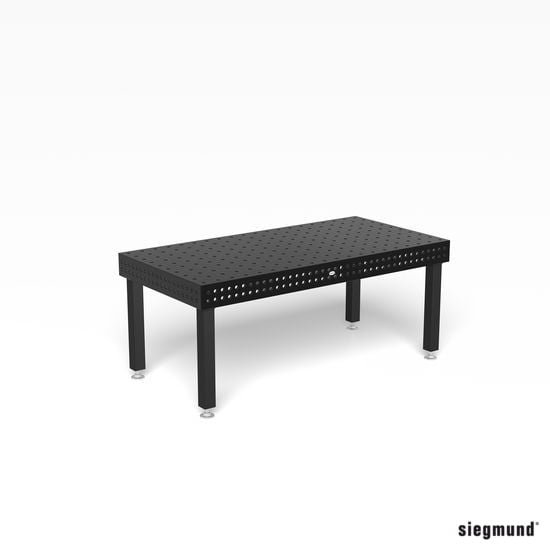

Les tables de soudure Professional 750 sont fabriquées à partir d’acier S355J2+N et sont ensuite nitrurées plasma et revêtues BAR. La capacité de charge importante de la table de soudure, la rend particulièrement adaptée pour le travail de pièces lourdes.

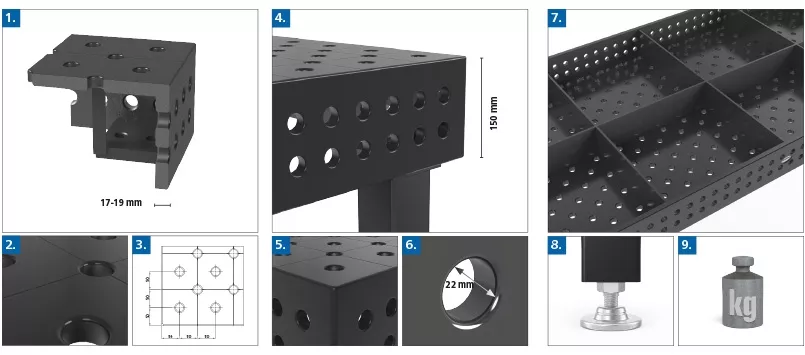

1. Épaisseur
- env. 17 – 19 mm
2. Matière
- Acier de qualité S355J2+N, nitruré plasma et revêtu BAR*
- Dureté Vickers:
- Dureté en surface: environ 450 – 750
- Dureté à coeur: environ 165 – 220
* L’usure des tables Professional 750 est importante en raison du manque de dureté de l’acier à coeur.
3. Caractéristiques
- Quadrillage diagonal
- Entraxe 100 mm
- Quadrillage 100 mm
4. Bandeau
- Hauteur 150 mm
- Alésages sur bandeau de table avec quadrillage 50 mm
5. Angles et alésages rayonnés
- Rayons de 3 mm sur les arêtes supérieures pour éviter d’abimer la table et les accessoires
- Rayons de 6 mm dans les angles de la table pour réduire les risques de blessure
6. Alésage System
- Ø 22 mm
- Rayon R2,5 à l‘entrée des alésages sur le dessus de la table:
- Réduit les dommages pour la table, les accessoires et les pièces client
- Facilite l’introduction des boulons et des accessoires
- Encore moins de risques d‘endommager les entrées des alésages
7. Renfort
- Une traverse tous les 500 – 600 mm
- Renforts plus hauts
8. Pieds de table
- Tube carré 80×80 mm
- Embase de pied Ø 90 mm (tournée à partir de matériau plein)
- Pied réglable sur 50 mm (Données pour pied standard)
9. Charge admissible
- Charge admissible par pied 1.000 kg
- Charge totale statique conseillée:
- pour 4 pieds = 2.000 kg
- pour 6 pieds = 3.000 kg
- pour 8 pieds = 4.000 kg
avec une répartition uniforme de la charge. (données pour pied standard)
*Par calcul, les charges sont plus importantes.
Les charges conseillées comportent une réserve
pour raison de sécurité.
Dans le cas de charge supérieure merci d’en parler avec le constructeur.
