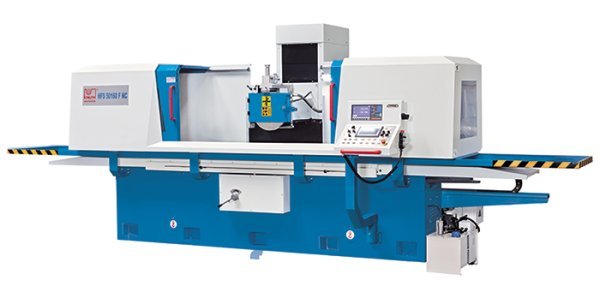

HFS 50100 F NC
Rectifieuses plane conventionnelles Maroc, Knuth maroc, Knuth
- Description
- Caractéristiques techniques
- Détails du produit
- Ressources et téléchargement
- Ajouter un devis
Rectifieuses plane conventionnelles Maroc, Knuth maroc, Knuth
Cette gamme de machines à rectifier les surfaces traite des pièces lourdes et de grande taille avec les tolérances requises pour la rectification de précision des surfaces ou pour l’étape de traitement préparatoire du rodage ou du polissage. Le bâti de la machine est de type banc croisé avec une colonne mobile. Cette conception permet un long guidage de la table et donc une tranfert optimal du poids sur toute la zone de travail. La possibilité de passer d’un fonctionnement automatique à un fonctionnement manuel élargit le champ d’application pour la production d’échantillons, la réparation et la formation.
- Conception avec montants mobiles pour une stabilité maximale
- Plaque de serrage magnétique avec fonction de démagnétisation intégrée
- Commande API Siemens Smart Line avec cycles de rectification
- Axe Y/Z à commande numérique avec entraînement par servomoteur
- IHM conviviale avec écran tactile
- Manivelle électronique pour axe Y/Z
| Zone de travail | |
|---|---|
| Dimensions table | 500 mm x 1000 mm |
| Distance nez de broche – surface table | 600 mm |
| Charge (max.) | 700 kg |
| Hauteur plaque de serrage magnétique | 110 mm |
| Dimensions table magnétique | 500 mm x 1000 mm |
| Nombre de plaques de serrage magnétiques | 1 Pièce |
| Courses | |
|---|---|
| Coursaxe X | 1000 mm |
| Course d’usinage axe Y | 500 mm |
| Avances | |
|---|---|
| Avance X hydraulique | 5 m/min – 25 m/min |
| Avance axe Y | 50 mm/min – 500 mm/min |
| Profondeur d’avance axe Y | 0,005 mm – 0,05 mm |
| Avance axe Z | 50 mm/min – 1500 mm/min |
| Avance automatique axe Z | 0 mm/min – 30 mm/min |
| Meule | |
|---|---|
| Dimensions de meules | 350 mm x 40 mm x 127 mm |
| Vitesse | 1450 1/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 7,5 kW |
| Puissance du moteur hydraulique | 3 kW |
| Servomoteur axes Y | 2 kW |
| Servomoteur axes Z | 0,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 4,5 m x 2,65 m x 2,7 m |
| Poids | 5500 kg |
- Les grandes plaques de bridage magnétiques de série permettent un bridage sans distorsion dans toute la zone de travail
- Une unité de commande moderne est en outre garante d’un fonctionnement fiable avec des forces de maintien stables et d’une bonne qualité de démagnétisation
