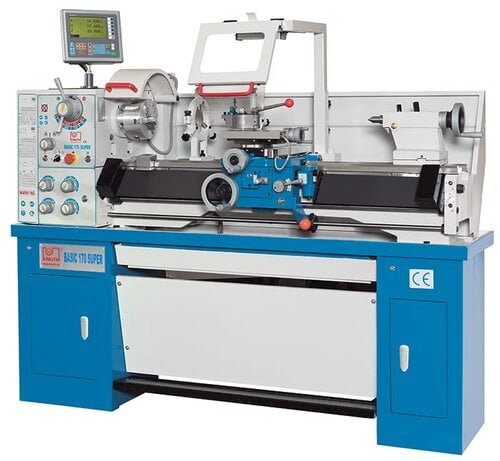

Le modèle Basic-170 Super est un tour polyvalent pour la production de pièces unitaires. En raison du vaste choix d’accessoires en option, ce modèle est la meilleure réponse pour les réparations, la formation et tout type d’ateliers Au Maroc
- Conception compacte pour un encombrement réduit
- Équipement de série complet pour des possibilités d’applications polyvalentes
- Indicateur de position 3 axes avec fonctions de tournage
| Zone de travail | |
|---|---|
| Entrepointe | 1000 mm |
| Diamètre usinable sur banc | 330 mm |
| Diamètre de tournage sur traînard | 198 mm |
| Courses | |
|---|---|
| Coursaxe X | 170 mm |
| Course axe Z1 | 95 mm |
| Pivotement chariot | ± 360° |
| Broche principale | |
|---|---|
| Vitesse de broche | 70 1/min – 2000 1/min |
| Passage de broche | 38 mm |
| Nez de broche | Camlock D1-4 |
| Cône de broche | 5 cm |
| Avances | |
|---|---|
| Avance axe X | 0,014 mm/tr – 0,38 mm/tr |
| Avance axe Z | 0,052 mm/tr – 1,392 mm/tr |
| Filetage | |
|---|---|
| Coupe de filetage, metrique | (26) 0,4-7 mm |
| Filetage, whitworth | (34) 4-56 TPI |
| Contre-poupée | |
|---|---|
| Diamètre contre-poupée | 33 mm |
| Cône fourreau | 3 cm |
| Course contre-poupée | 100 mm |
| Décalage contre-poupée | ± 10 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 1,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,83 m x 0,68 m x 1,32 m |
| Poids | 520 kg |
- Engrenagesde la broche principale durcis et rectifiés
- Vitesse broche max. 2000 min-1
- Positionnement de la broche principale réglable
- Banc en fonte grise, guide prismatique double durci et rectifié
- Le verrouillage de sécurité empêche l’utilisation simultanée des avances de la broche de guidage et de la broche de traction
- Les engrenages principaux et d’avance sont dans un bain d’huile
- Boîte à vitesse à double paroi, bain d’huile
- Tous les guides sont réglables
