Description

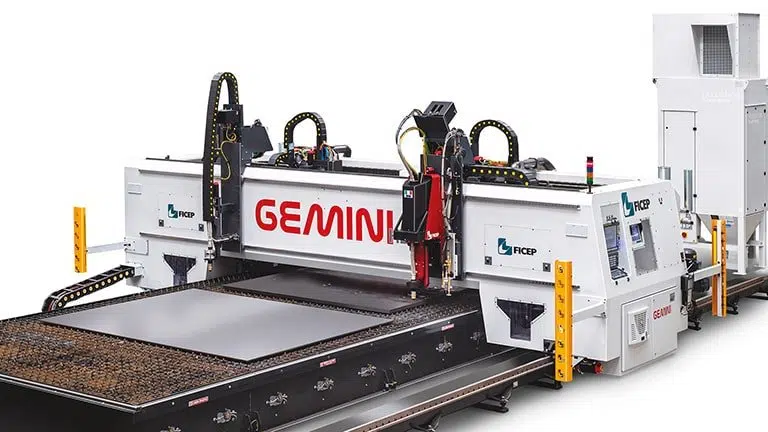

Systèmes automatiques à portique à commande numérique pour le perçage, le fraisage et la découpe thermique de tôles de grandes dimensions
—
Gemini est la solution complète d’usinage de tôles pour les fabricants et les constructeurs de toutes tailles. Elle convient pour tôles légères aussi bien que lourdes, et peut exécuter les opérations de découpe thermique, de marquage, de perçage, de taraudage, de fraisage, de biseautage et autres, avec une productivité et une précision sans précédent. Elle permet de réduire au minimum le coût des pièces grâce à son encombrement minimal, à son faible investissement en capital et à sa productivité.
USINAGES
Perçage
Gravage
Fraisage
Évasement
Taraudage
Oxycoupage
Découpe au plasma
PROFILÉS USINABLES
GEMINI Systèmes automatiques à portique à commande numérique pour le perçage, le fraisage et la découpe thermique de tôles de grandes dimensions | G25SP | G32SP | G25HPE | G32HPE | G36HDE | G36XD |
---|---|---|---|---|---|---|
Dimensions max. de la tôle [mm] | 2540×6000 | 3100×6000 | 2540×6000 | 3100×6000 | 3600×6000 | 3600×6000 |
Épaisseur max. de la tôle avec plasma [mm] | 80 | 80 | 80 | 80 | 80 | 80 |
Torches droites à plasma [nb max.] | 1 | 1 | 1 | 1 | 2 | 2 |
Chalumeaux à chanfrein à plasma [nb max.] | 1 | 1 | 1 | 1 | 2 | 2 |
Épaisseur max. de la tôle avec oxycoupage [mm] | 100 | 100 | 100 | 100 | 127 | 150 |
Épaisseur max. de la tôle avec oxycoupage [mm] | 3 | 3 | 3 | 3 | 3 | 3 |
Têtes de perçage [nb] | 1 | 1 | 1 | 1 | 2 | 2 |
Outils de perçage par tête [nb] | 6 | 6 | 24 | 24 | 24 | 16 |
Diamètre max. de perçage [mm] | 40 | 40 | 40 (250) | 40 (250) | 75 (400) | 80 (400) |
Épaisseur max. de perçage [mm] | 80 | 80 | 80 | 80 | 127 | 305 |
Puissance de la broche [kW] | 15 | 15 | 15 | 15 | 30 | 58 |
Vitesse max. de la broche [tr/min] | 7000 | 7000 | 7000 | 7000 | 6000 | 4500 |
Poids de la machine [kg] | 4500 | 4800 | 4500 | 4800 | 9500 | 15000 |
