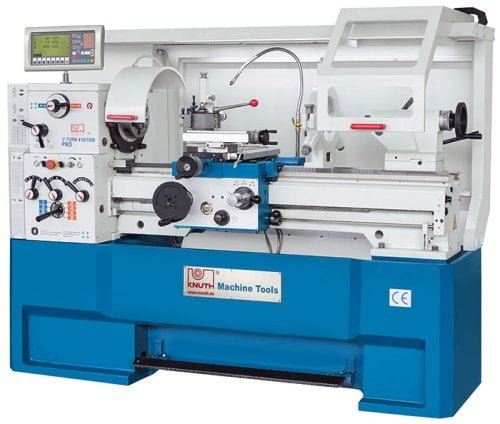

V-Turn 410 PRO
- Description
- Caractéristiques techniques
- Détails du produit
- Ressources et téléchargement
- Ajouter un devis
Les nouveaux modèles PRO de notre best-seller V-Turn convainquent avec une ergonomie améliorée et une sécurité accrue. Équipés d’un onduleur et d’un moteur de broche haute performance, ils peuvent facilement atteindre 3 000 tours par minute. Il est ainsi possible d’usiner efficacement des pièces de petit diamètre. Cependant, les modèles offrent également résistance et stabilité dans le cadre de l’enlèvement de copeaux intensif. Grâce à la fonction intégrée de vitesse de coupe constante, qui adapte la vitesse de la broche au diamètre pendant le dressage, des résultats de tournage comparables à ceux obtenus par les machines CNC peuvent être obtenus. Au Maroc
- Carter machine ergonomique
- Tablier optimisé avec avance automatique
- Vitesse de coupe constante
- Vitesse de broche élevée et puissance du moteur
- Roulement mécanique du fabricant leader mondial NSK
| Zone de travail | |
|---|---|
| Entrepointe | 1000 mm |
| Hauteur de pointe | 205 mm |
| Diamètre usinable sur banc | 380 mm |
| Diamètre usinable sur le banc | 580 mm |
| Diamètre de tournage sur traînard | 255 mm |
| Longueur du pont | 250 mm |
| Largeur banc | 250 mm |
| Courses | |
|---|---|
| Coursaxe X | 210 mm |
| Course axe Z1 | 140 mm |
| Pivotement chariot | ± 45° |
| Broche principale | |
|---|---|
| Vitesses de rotation, hautes | 550 1/min – 3000 1/min |
| Vitesses de rotation, basses | 30 1/min – 550 1/min |
| Passage de broche | 52 mm |
| Nez de broche | Camlock D1-6 |
| Cône de broche | 6 cm |
| Avances | |
|---|---|
| Avance axe X | 0,013 mm/tr – 0,45 mm/tr |
| Avance axe Z | 0,026 mm/tr – 0,9 mm/tr |
| Filetage | |
|---|---|
| Coupe de filetage, metrique | (39) 0,2-14 mm |
| Filetage, diametral | (21) 8-44 DP |
| Filetage, module | 0,3 mm – 3,5 mm |
| Filetage, whitworth | (45) 2-72 TPI |
| Contre-poupée | |
|---|---|
| Diamètre contre-poupée | 50 mm |
| Cône fourreau | 4 cm |
| Course contre-poupée | 120 mm |
| Décalage contre-poupée | ± 13 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 5,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,94 m x 1 m x 1,6 m |
| Poids | 1210 kg |
- Inclus affichage 3 axes avec indicateur de vitesse de broche intégré, entièrement montée
- Avec le nouveau carter machine et les dispositifs de protection, l’ergonomie, la fonctionnalité et la conception comptent désormais également au nombre des points forts de cette série.
- V-constant – la vitesse de coupe s‘adapte lors du dressage de face au diamètre – la quasi stabilité de la vitesse de coupe permet d‘obtenir des états de surfaces proche de la qualité de machines CNC
- Un bâti de machine lourd et fortement nervuré, la poupée fixe stable et le châssis monobloc en fonte massive constituent la base éprouvée de la machine.
- Les larges guidages durcis par induction garantissent des résultats de tournage excellents et une grande longévité.
- Les guidages et les écrous de broche de la coulisse de plateau et de la coulisse supérieure peuvent bien évidemment être réajustés.
- Palier de broche préchargé de haute précision assurant une excellente concentricité et une grande capacité de charge
- Le moteur de la broche principale d’une puissance de 5,5 kW garantit des temps d’accélération courts et un enlèvement de copeaux puissant sur toute la plage de vitesses.
- La transmission intermédiaire est garante d’un couple élevé pour un enlèvement de copeaux efficace.
- La commande d’avance sur le support est particulièrement robuste et facilite l’utilisation.
- Les nombreuses possibilités de l‘afficheur X pos sont mises en valeur ici par l‘affichage de la vitesse ainsi que par les fonctions additionnelles simples à utiliser
- Le frein électromagnétique de la broche principale nécessite un faible entretien et assure un ralentissement sûr et fiable
