Description
Acier trempé à coeur nitrurée plasma – Dureté à coeur: env. 360 – 420 Vickers

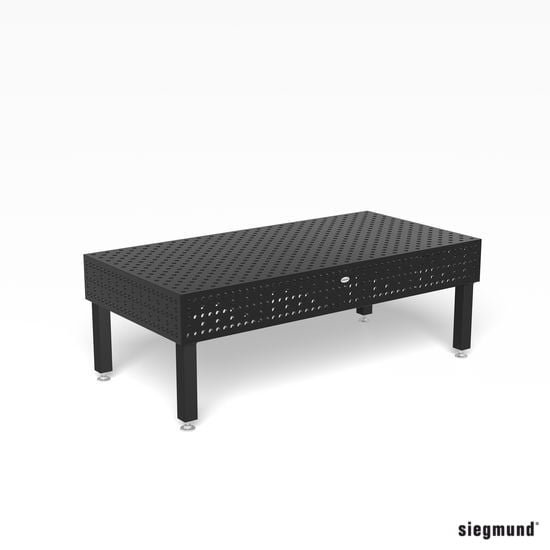

Les tables Professional Extreme 8.8 sont fabriquées à partir d’un acier pour outillage spécial avec en plus une nitruration plasma et un traitement de surface. Grâce à la dureté superficielle énorme obtenue, ces tables sont très résistantes aux attaques mécaniques et à la corrosion. Les tables Extreme sont particulièrement adaptées aux charges lourdes en raison des caractéristiques mécaniques importantes de la table.

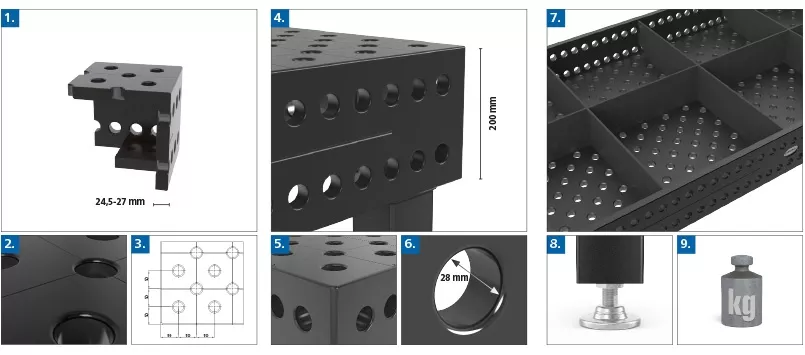

- env. 24,5 – 27 mm
2. Matière
- Acier pour outillage traité à coeur X8.8, nitruré plasma plus traitement de surface BAR*
- Dureté Vickers:
- Plateau de la table:
- En surface: environ 500 – 900
- A coeur: environ 360 – 420
- Les bandeaux:
- En surface: environ 450 – 750
- A coeur: environ 165 – 220
- Option bandeaux:
- Dureté en surface: environ 500 – 900
- Dureté à coeur: environ 360 – 420
* les bandeaux, qui ne subissent pas de contraintes importantes sont réalisés en acier S355J2+N pour des raisons de coût.
3. Caractéristiques
- Entraxe alésages 100 mm
- Quadrillage 100 mm
- Hauteur 200 mm
- Alésages supplémentaires permettant le bridage parallèle entraxe 50 mm
5. Angles et alésages rayonnés
- Rayons de 3 mm sur les arêtes supérieures pour éviter d’abimer la table et les accessoires
- Rayons de 6 mm dans les angles de la table pour réduire les risques de blessure
6. Alésage System
- Ø 28,15 mm
- Rayon R3 à l‘entrée des alésages sur le dessus de la table:
- réduit les dommages pour la table, les accessoires et les pièces client
- adhérence des projections de soudure encore diminuée
- encore moins de risques d‘endommager les entrées des alésages
- Une traverse tous les 500 – 600 mm
- Renforts plus hauts
8. Pieds de table
- Tube carré 90×90 mm
- Embase de pied Ø 90 mm (tournée à partir de matériau plein)
- pied réglable sur 50 mm (Données pour pied standard)
9. Charge admissible
- Charge admissible par pied 2.000 kg
- Charge totale statique conseillée:
- pour 4 pieds = 4.000 kg
- pour 6 pieds = 6.000 kg
- pour 8 pieds = 8.000 kg
avec une répartition uniforme de la charge.
(données pour pied standard)
*Par calcul, les charges sont plus importantes.
Les charges conseillées comportent une réserve
pour raison de sécurité.
Dans le cas de charge supérieure merci d’en parler avec le constructeur.
