HomeNos ProduitsALES MACHINESServomill® 700
Machine de Fraisage

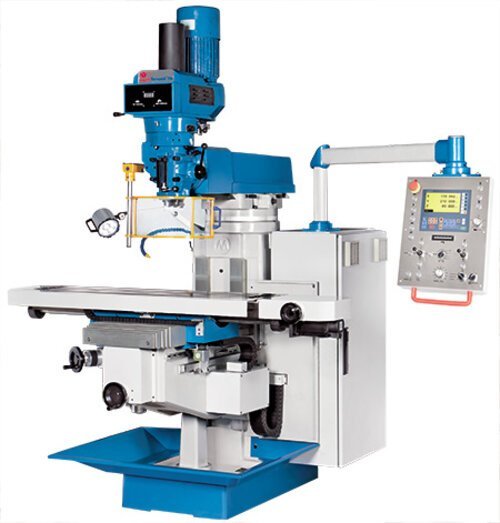

Servomill® 700

Fraisage Au maroc

SKU: 5104f0e0b82f Categories:ALES MACHINES, Fraiseuses verticales conventionnelles, machine d'usinage et tolerie, Machine de Fraisage Tags:Fraisage au marocMachine de Fraisage MarocMachine outils marocmachines-outils conventionnelles maroc
Share:
    • Description
    • Caractéristiques techniques
    • Détails du produit
    • Ressources et téléchargement

    Description

    Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

    La fraiseuse multifonctions Servomill 700 offre une large zone de travail avec une avance à servomoteur dotée d’un réglage en continu. Équipée de manivelles électroniques et de fonctions de fraisage supplémentaires, la fraiseuse Servomill offre les avantages de la technologie CNC moderne dans l’usinage conventionnel. Modèle idéal pour les départements de fabrication ou de réparation ou de formation. La tête de fraisage verticale pivotante dispose d’une large gamme de vitesses pour l’usinage de l’acier et des métaux non ferreux. L’équipement complet comprend également un serrage d’outil pneumatique.

    • Tête de fraisage orientable avec avance du fourreau
    • Dispositif de serrage d’outil pneumatique
    • Vitesse de broche réglable en continu
    • Technologie d’avance servoconventionnelle
    • Vis à billes préchargées sur tous les axes
    • Volants de manoeuvre électroniques
    Zone de travail
    Surface de la table1370 mm x 300 mm
    Charge (max.)350 kg
    Courses
    Coursaxe X680 mm
    Course d’usinage axe Y365 mm
    Course d’usinage axe Z370 mm
    Tête de fraisage vertical
    Vitesse (sans paliers, plages de transmission interm.)50 1/min – 4000 1/min
    Nez de brocheSK 40 DIN 2080
    Course du fourreau125 mm
    Distance broche – table180 mm – 550 mm
    Avances rapides
    Avance rapide axe X5000 mm/min
    Avance rapide axe Y3000 mm/min
    Avance rapide axe Z2000 mm/min
    Avances
    Vitesse d’avance (sans paliers)0 mm/min – 1000 mm/min
    Avance par rotation de la broche0,01 mm/tr – 1 mm/tr
    Puissance d’entraînement
    Puissance moteur principal3,7 kW
    Dimensions et poids
    Dimensions (longueur x largeur x hauteur)2,54 m x 2,16 m x 2,24 m
    Poids1800 kg

    Fraisage conventionnel plus facile, plus précis et plus efficace, grâce à l’électronique intégrée

    • Les machines Servomill représentent une nouvelle génération de fraiseuses commandées conventionnellement
    • Elles se caractérisent par leur facilité d’utilisation, par une précision nettement accrue et des capacités d’usinage accrues
    • La grande fiabilité de tous les composants utilisés et leur durée de vie réduisent considérablement les frais de maintenance et assurent ainsi une disponibilité supérieure
    • Bâti de machine solide avec une forme de construction éprouvée et une finition soignée
    • Variable grâce à sa poutre supérieure inclinable et mobile
    • Guidage en queue d’aronde parfaitement réglable dans l’axe X et larges guidages carrés en direction Y et Z
    • Précision durable grâce à ses vis à billes dans tous les axes
    • Tous les guidages sont trempés et rectifiés et sont alimentés en huile par le graissage centralisé
    • Tête de fraisage pivotante avec serrage d’outil pneumatique et puissant moteur de 3,7 kW
    • Vitesse de broche réglable sans paliers avec transmission intermédiaire et écran LED pour l’affichage de la vitesse
    • La course fourreau manuelle avec butée de profondeur micrométrique permet des perçages de précision, même en angle
    • Grand pupitre de commande inclinable avec afficheur de position intégré

    Servomill – Points forts

    • Commande conçue et fabriquée en Allemagne
    • Commande de positionnement pour le parcours de courses présélectionnées sur tous les axes
    • Vitesse de coupe constante, vitesse d’avance basée sur la vitesse de la broche
    • Vis à billes précontraintes sans jeu
    • Servomoteurs sur tous les axes, avance, marche rapide et vitesse réglables en continu
    • Afficheur électronique de la charge de la broche
    • Manettes électroniques sur tous les axes
    • Les axes X, Y et Z peuvent être déplacés au moyen d’un joystick
    • Afficheur de position intégré avec règles en verre

    Les avantages pour vous :

    • Simplicité : commande intuitive – disposition synoptique des éléments de commande et fonctions claires
    • Avance automatique réglable sans paliers dans tous les axes
    • Avance rapide jusqu’à 5000 mm/min
    • Des butées finales peuvent être définies dans chaque axe de manière électronique en appuyant sur un bouton – 3 positions de butée +/- par axe peuvent être enregistrées
    • Plus de précision : commande par manivelles électroniques – Les axes se déplacent grâce à des servo moteurs de qualité, qui convertissent les mouvements de vos manivelles avec la précision et le dynamisme des machines CNC modernes
    • Plus de fiabilité : moteurs, broches et systèmes de mesure sont encapsulés ou protégés et ne demandent que très peu d’entretien
    • Système électronique – made in Germany
    • Plus de résistance : seuls sont utilisés pour l’entraînement des composants, conçus pour durer
    • Moins d’entretien : aucune maintenance régulière n’est nécessaire pour l’ensemble du groupe d’avance
    • Technologie d’avance ultramoderne:
    • Les axes se déplacent grâce à des servo moteurs de qualité, qui convertissent les mouvements de vos manivelles avec la précision et le dynamisme des machines CNC modernes
    • Technologie fiable et sans entretien utilisée en grande série
    • Les vitesses d’avance rapide réduisent les temps improductifs
    • Vis à billes sur tous les axes:
    • Éliminent de plus petites erreurs de lot (back lash) et permettent une précision encore plus importante
    • Force de frottement considérablement réduite, pas d’effet Stick-Slip, dégagement de chaleur réduit – réduction de l’usure
    • Manivelles électroniques:
    • Commande par manivelles électroniques de l’ordre du µ – haptique et positionnement comme sur une machine conventionnelle, mais beaucoup plus aisément et plus précisément
    • Commande au joystick:
    • Grand confort d’utilisation dans le parcours des axes
    • Maniement facile dans l’exécution des séquences de travail
    • Butées fixes électroniques:
    • Sur chacun des axes, il est possible de définir 3 x 2 butées de fin de course électroniquement, par un simple bouton – ces boutons sont regroupés autour de la commande d’avance et s’utilisent intuitivement
    • Dans le perçage de coordonnées ou le fraisage de poches, on obtient ainsi une reproductibilité plus précise et il est possible de définir nettement plus de positions que sur une machine conventionnelle
    • Vitesse de coupe constante:
    • Celle-ci peut être couplée à la régulation en continu de la vitesse d’avance, mais aussi à la vitesse de la broche, avec un rapport choisi librement entre l’avance et le tour de broche, entre 0,01 et 1 mm/tr
    • Le paramètre technologique fz (avance/dent) reste donc constant, ce qui facilite l’optimisation de l’usinage pour l’opérateur
    • Afficheur électronique de la charge de la broche:
    • Assiste également l’opérateur dans l’optique d’une utilisation efficace de la capacité de la machine et de l’outil
    • Indicateur fiable permettant d’éviter les détériorations dues aux surcharges

    X.pos Plus – vos gains en productivité, qualité et confort

    • Entrée de coordonnées
    • Calcul de cercle de perçage
    • Fonction de filtre vibrations
    • Fonction mm/inch
    • Affichage en 8 langues
    • Fonction calculatrice
    • Écran haute définition à excellente lisibilité
    • Grande sûreté de fonctionnement dans des conditions de production grâce à la dernière électronique et boîtier très robuste, entièrement étanche
    • Pour le développement et la sélection des composants électroniques, une attention particulière a été prêtée à leur grande insensibilité aux phénomènes parasites extérieurs et à un bas niveau de température
    • Il est possible de modifier les couleurs de fonds et d’affichage pour les adapter aux besoins personnels de l’opérateur
    • Claviers membrane pratiques, très résistants et d’une convivialité agréable
    • L’afficheur dispose de plus d’une commutation rayon / diamètre
    • La position de l’axe est conservée après l’arrêt de l’afficheur
    • Assistance graphique via affichage course résiduelle et représentation schématique
    • Correction de longueurs linéaires et non linéaires possible
    • Installation sans problèmes, raccordement électrique et fonctionnement sans maintenance

    Brochure Servomill® 700.pdf

    Related products

    • Read more

      SAXX-300 |

      ALES MACHINESCoupe tubes épais >3mmGénérateurs de soudage tubes épaisProduits pour tubes fins et épais - AXXAIR
    • Read more

      CC172 | Diamètre ø16 – ø170mm

      ALES MACHINESCoupe tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      SX172 | Diamètre ø16 – ø173mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage de préfabrication tubes épais
    • Read more

      CC721 | Diamètre ø447 – ø725mm

      ALES MACHINESCoupe tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      GA122 | Diamètre ø15 – ø119mm

      ALES MACHINESChanfrein tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      SATO-40E4x | Diamètre ø10 – ø40mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage orbital : Têtes ouvertes >3mm

    ALES SOLUTIONS

    Menu
    • A propos de nous
    • Nos Marques
    • Contactez nous
    • Nos Produits
    • Actualites
    • Gallery
    • Offres spéciales
    Nos Categories
    • Équipements de gaz
    • Équipements de soudage
    • Machine-outils
    • Nettoyage Et Aspiration Industrielles
    • Tables de soudage et bridage
    • Équipements d’oxycoupage
    • Plasma et machines laser
    Service
    • Ingenierie et installation des systemes de gaz
    • Maintenance des systemes de gaz
    • Formations et audit
    Emails vente

    A.idrissi@ales-solutions.com

    Sales@ales-solutions.com

    Emails service apres vente

    I.dibane@ales-solutions.com

    Phone

    Phone : +212 666-457771

    Phone : +212 662-767473

    Devenir distributeurs de nos produits
    Social

    Copyright © 2024 ALES SOLUTIONS , all rights reserved

    Privacy Policy | Plan de site

    Contactez-nos

    Heureux de répondre
    à vos questions

    Appelez-nous pour toutes vos questions aujourd'hui.

    CONTACT

    A.idrissi@ales-solutions.com
    Sales@ales-solutions.com
    Open chat
    WhatsApp
    Hello 👋
    Can we help you?
