Description
Nuance CBN revêtue pour les aciers trempés, au maroc, machines outils conventionnelles
Applications

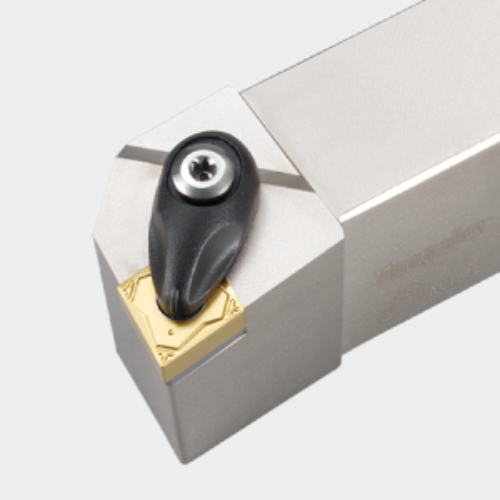

External turning
Internal turning
Fonctionnalités
1. Champ d’application
2. Propriétés des nuances

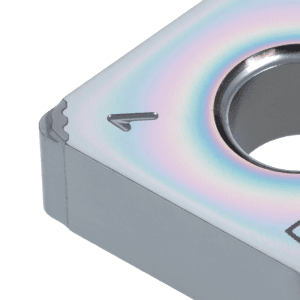

3. WavyJoint
Nouvelle technologie de brasage pour une efficacité accrue de l’usinage
- Une profondeur de coupe maximale de 0,8 mm
Réduit le nombre de passes pour augmenter la productivité. - Technologie de brasage innovante WavyJoint
Empêche les pointes CBN de se débrayer et élimine ainsi les fractures brutales des plaquettes lors d’un usinage à sec exigeant. De plus, les opérations de tournage dur stables et prévisibles sont garanties.
4. Série de brise-copeaux
- Brise-copeaux HS
Conception optimisée du brise-copeaux pour un excellent contrôle des copeaux pendant le tournage dur dans des conditions agressives - Brise-copeaux HP
Conçu pour l’usinage de finition de pièces trempées avec des tolérances serrées - Brise-copeaux HF et HM
Conçus pour les applications de tournage dur qui nécessitent un grand d.o.c, comme l’enlèvement de couches cémentées

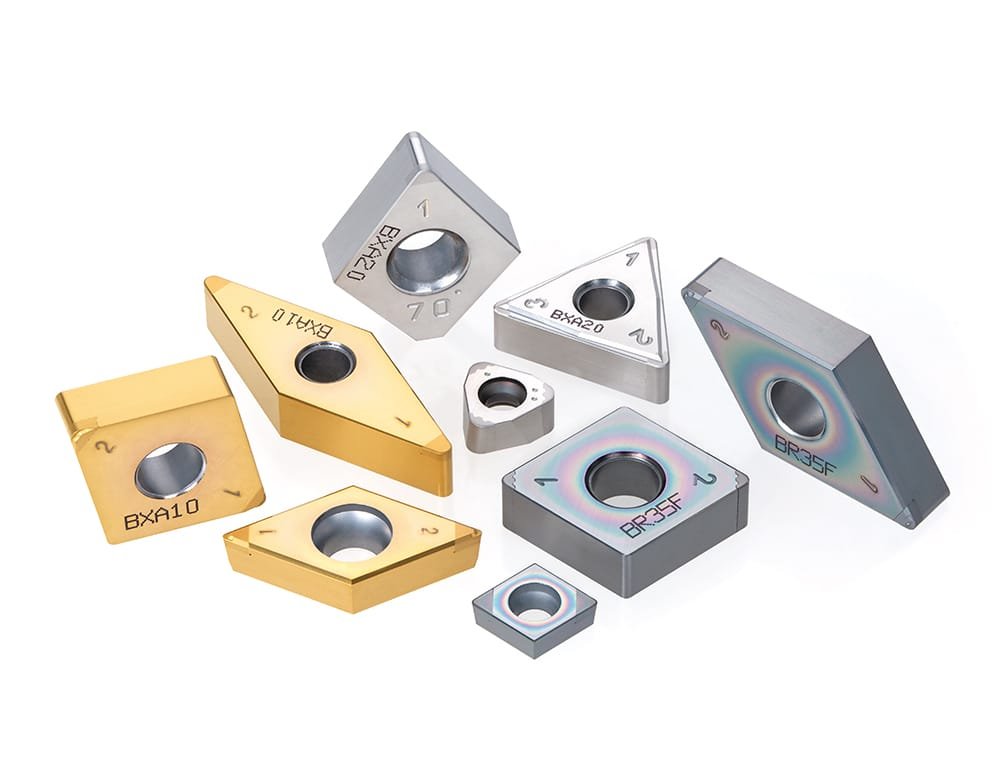

5. Nouvelles plaquettes CBN pour le tournage général
- Plaquette GNGA avec un angle de 70°
- Plaquette FNGA avec un angle de 45°
- Un angle de coin plus petit donne à la plaquette un plus grand dégagement entre le flanc de la plaquette et la surface de la pièce qui permet un meilleur écoulement et une meilleure évacuation des copeaux.
- Permet un meilleur d.o.c dans les applications de tournage de face dans lesquelles la plaquette est tirée vers l’extérieur (éloignée du centre de la pièce).
- Plaquette YNGA avec anglais d’attaque de 25°
- Permet de réaliser des contre-dépouilles, des rainures en V et d’autres applications qui ne sont pas possibles avec les plaquettes en V traditionnelles.
Grande polyvalence
- Les porte-outils de tournage ISO existants peuvent être utilisés pour ces plaquettes.
- Pour la plaquette GNGA : utilisez le support pour la plaquette CNxx1204
- Pour la plaquette FNGA : utilisez le support pour la plaquette DNxx1504
- Pour la plaquette YNGA : utilisez le support pour la plaquette VNxx1604
- Aucun décalage nécessaire par rapport aux plaquettes ISO, en raison de la même géométrie de la position de l’arête de coupe.
- Plaquette réversible avec 2 arêtes de coupe
6. MiniForce-Turn Plaquette positive réversible avec points CBN
MiniForce-Turn propose désormais des plaquettes CBN WavyJoint qui offrent une résistance et une sécurité supplémentaires dans des conditions de coupe agressives.
Plaquette WXGQ0403…
Plaquettes positives réversibles
Plaquettes à 6 arêtes de coupe avec design en queue d’aronde
7. CBN wiper insert series for extended application coverage
Available with HP chipbreaker and HS chipbreaker for effective chip control. Inserts with no chipbreaker are also available.
FW wiper eliminates chatter generation at slower feeds and offers good surface part quality.
MW wiper provides improved surface finishing at an increased feed rate.
Application areas
Série CBN revêtue pour une large gamme de tournage de pièces dures.
La nuance la plus appropriée peut être sélectionnée en fonction des exigences de votre application.
