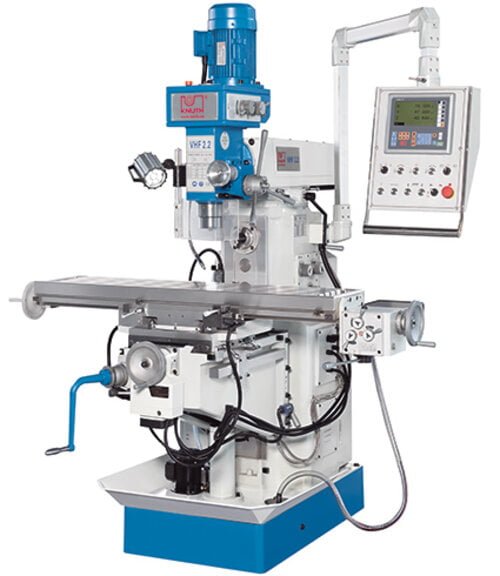

Machine de Fraisage

VHF 2.2

Fraisage Au maroc

SKU: d1948d8d1c40 Categories:, , , Tags:

Description

Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

Les machines de la gamme VHF dispose de grandes courses d’usinage, d’une broche verticale et horizontale avec entraînement séparé pour un enlèvement de copeaux performant La tête verticale peut pivoter (±45°) et le fourreau peut se déplacer. Tous les modèles conviennent donc idéalement pour une utilisation dans les ateliers de réparation ou de formation.

  • Tête de fraisage pivotante
  • Avance automatique dans l’axe X et Y
  • Broche horizontale avec contre-support
  • Pack d’accessoires complet
Zone de travail
Capacité de perçage, acier30 mm
Diamètre max. fraise à queue25 mm
Capacité, acierM 16
Diamètre max. fraise en bout100 mm
Surface de la table1270 mm x 280 mm
Charge (max.)150 kg
Courses
Coursaxe X700 mm
Course d’usinage axe Y210 mm
Course d’usinage axe Z310 mm
Tête de fraisage vertical
Vitesse de broche (verticale)115 1/min – 1750 1/min
Nez de brocheSK 40 DIN 2080
Course du fourreau120 mm
Porte à faux200 mm – 650 mm
Distance broche – table50 mm – 375 mm
Coupe biaises tête de fraisage45 deg
Avances rapides
Avance rapide axe Z380 mm/min
Broche de fraisage horizontale
Vitesse de broche (horizontale)40 1/min – 1300 1/min
Nez de brocheISO 40
Distance table – broche horizontal0 mm – 310 mm
Avances
Vitesse d’avance axe X16 mm/min – 380 mm/min
Vitesse d’avance axe Y0 mm/min – 700 mm/min
Puissance d’entraînement
Puissance moteur broche horizontale2,2 kW
Puissance moteur broche verticale0,85 kW – 1,5 kW
Dimensions et poids
Dimensions (longueur x largeur x hauteur)1,7 m x 1,45 m x 2,45 m
Poids1400 kg
  • Cet excellent rapport prix/performance est rendu possible grâce à une production haut-volume avec des ensembles montés VHF standardisés
  • Banc de machine particulièrement stable, en fonte grise haute résistance et fortement nervuré
  • Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
  • La table de fraisage dispose d’une grande surface de fraisage
  • Les broches verticale et horizontale disposent chacune d’un entraînement séparé avec transmission pour un usinage efficace
  • La tête verticale est pivotable de ± 45°, la descente du fourreau se fait par le cabestan ou par la manivelle micrométrique
  • Pour travailler avec la broche horizontale, la barre supérieure peut être tournée entièrement à ±180° avec la tête au niveau du support
  • Le contre-support standard avec palier lisse en bronze de série soutient les mandrins de fraisage longs dans la broche horizontale
  • Dispositif d’avance avec boîte de vitesses dans l’axe X et appareil d’avance réglable en continu dans l’axe Y
  • Réglage de hauteur de la table de travail par avance automatique – avance fine en douceur par manivelle
  • Pupitre de commande inclinable avec indicateur de position intégré pour une utilisation confortable
  • Dispositif de refroidissement et bac à copeaux de série

Brochure VHF 2.2.pdf
