HomeNos ProduitsALES MACHINESServomill® UWF 5
Machine de Fraisage

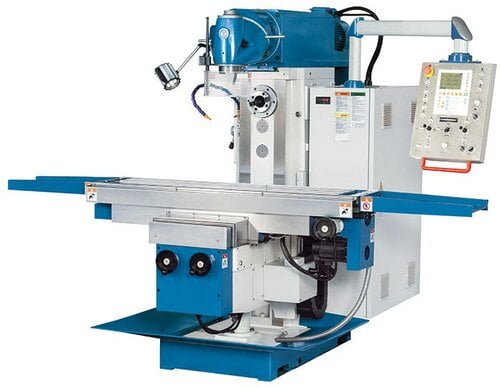

Servomill® UWF 5

Fraisage Au maroc

SKU: 817e88518795 Categories:ALES MACHINES, Fraiseuses verticales conventionnelles, machine d'usinage et tolerie, Machine de Fraisage Tags:Fraisage au marocMachine de Fraisage MarocMachine outils marocmachines-outils conventionnelles maroc
Share:
    • Description
    • Caractéristiques techniques
    • Détails du produit
    • Ressources et téléchargement

    Description

    Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

    La fraiseuse universelle servo-conventionnelle dispose d’une technologie CNC ultra-moderne, mais son utilisation reste conventionnelle. En plus de la tête de fraisage universelle orientable dans deux plans, la machine est également équipée d’une broche horizontale et d’un entraînement de broche principale plus puissant. Grâce à l’avance à servomoteur dotée de manivelles électroniques et aux fonctions de fraisage supplémentaires, les avantages de la technologie CNC sont accessibles sans programmation. Avec son équipement complet, ce modèle est idéal pour les ateliers de réparation ainsi que pour les services de formation et de fabrication.

    • Technique d’avance servoconventionnelle
    • Vis à billes préchargées dans tous les axes
    • Volants de manoauvre électroniques
    • Tête de fraisage universelle avec 2 axes orientables
    • Broche horizontale avec sa propre motorisation
    Zone de travail
    Dimensions table1600 mm x 320 mm
    Charge300 kg
    Rainures T, nombre3 Pièce
    Rainures T, large18 mm
    Rainures, distance80 mm
    Courses
    Coursaxe X1300 mm
    Course d’usinage axe Y290 mm
    Course d’usinage axe Z450 mm
    Tête de fraisage
    Vitesses (2)60-360 / 360-1800 1/min
    Nez de brocheSK 50 DIN 2080
    Angle de pivotement360°
    Course bélier550 mm
    Distance centre de la broche à la table186 mm – 636 mm
    Avances rapides
    Avance rapide axe X5000 mm/min
    Avance rapide axe Y3000 mm/min
    Avance rapide axe Z1500 mm/min
    Broche de fraisage horizontale
    Vitesses (2)-60-360 / 360-1800 1/min
    Nez de broche (horizontal)50 SK
    Distance centre de la broche à la table10 mm – 460 mm
    Avances
    Vitesse d’avance axe X0 mm/min – 1000 mm/min
    Vitesse d’avance axe Y0 mm/min – 1000 mm/min
    Vitesse d’avance axe Z0 mm/min – 1000 mm/min
    Puissance d’entraînement
    Puissance moteur principal7,5 kW
    Dimensions et poids
    Dimensions (longueur x largeur x hauteur)2,52 m x 2,1 m x 2 m
    Poids2800 kg

    Fraisage conventionnel plus facile, plus précis et plus efficace, grâce à l’électronique intégrée

    • Les machines Servomill représentent une nouvelle génération de fraiseuses commandées conventionnellement
    • Elles se caractérisent par leur facilité d’utilisation, par une précision nettement accrue et des capacités d’usinage accrues
    • La grande fiabilité de tous les composants utilisés et leur durée de vie réduisent considérablement les frais de maintenance et assurent ainsi une disponibilité supérieure
    • Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
    • Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
    • Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
    • Puissante broche horizontale de 7,5 kW et construction robuste du bélier et de
      la lunette assurent des résultats d’usinage exceptionnels avec les mandrins de fraisage longs
    • Entraînements à servomoteur conventionnel sur tous les axes, réglables sans paliers et avec marche rapide
    • Vis à billes sur tous les axes pour une précision ­élevée et une moindre usure à long terme

    Servomill – Points forts

    • Commande conçue et fabriquée en Allemagne
    • Commande de positionnement pour le parcours de courses présélectionnées sur tous les axes
    • Vis à billes précontraintes sans jeu
    • Servomoteurs sur tous les axes, avance, marche rapide et vitesse réglables en continu
    • Afficheur électronique de la charge de la broche
    • Manettes électroniques sur tous les axes
    • Les axes X, Y et Z peuvent être déplacés au moyen d’un joystick
    • Afficheur de position intégré avec règles en verre

    Les avantages pour vous :

    • Simplicité : commande intuitive – disposition synoptique des éléments de commande et fonctions claires
    • Avance automatique réglable sans paliers dans tous les axes
    • Avance rapide jusqu’à 5000 mm/min
    • Des butées finales peuvent être définies dans chaque axe de manière électronique en appuyant sur un bouton – 3 positions de butée +/- par axe peuvent être enregistrées
    • Plus de précision : commande par manivelles électroniques – Les axes se déplacent grâce à des servo moteurs de qualité, qui convertissent les mouvements de vos manivelles avec la précision et le dynamisme des machines CNC modernes
    • Plus de fiabilité : moteurs, broches et systèmes de mesure sont encapsulés ou protégés et ne demandent que très peu d’entretien
    • Système électronique – made in Germany
    • Plus de résistance : seuls sont utilisés pour l’entraînement des composants, conçus pour durer
    • Moins d’entretien : aucune maintenance régulière n’est nécessaire pour l’ensemble du groupe d’avance
    • Technologie d’avance ultramoderne:
    • Les axes se déplacent grâce à des servo moteurs de qualité, qui convertissent les mouvements de vos manivelles avec la précision et le dynamisme des machines CNC modernes
    • Technologie fiable et sans entretien utilisée en grande série
    • Les vitesses d’avance rapide réduisent les temps improductifs
    • Vis à billes sur tous les axes:
    • Éliminent de plus petites erreurs de lot (back lash) et permettent une précision encore plus importante
    • Force de frottement considérablement réduite, pas d’effet Stick-Slip, dégagement de chaleur réduit – réduction de l’usure
    • Manivelles électroniques:
    • Commande par manivelles électroniques de l’ordre du µ – haptique et positionnement comme sur une machine conventionnelle, mais beaucoup plus aisément et plus précisément
    • Commande au joystick:
    • Grand confort d’utilisation dans le parcours des axes
    • Maniement facile dans l’exécution des séquences de travail
    • Butées fixes électroniques:
    • Sur chacun des axes, il est possible de définir 3 x 2 butées de fin de course électroniquement, par un simple bouton – ces boutons sont regroupés autour de la commande d’avance et s’utilisent intuitivement
    • Dans le perçage de coordonnées ou le fraisage de poches, on obtient ainsi une reproductibilité plus précise et il est possible de définir nettement plus de positions que sur une machine conventionnelle
    • Afficheur électronique de la charge de la broche:
    • Assiste également l’opérateur dans l’optique d’une utilisation efficace de la capacité de la machine et de l’outil
    • Indicateur fiable permettant d’éviter les détériorations dues aux surcharges

    X.pos Plus – vos gains en productivité, qualité et confort

    • Entrée de coordonnées
    • Calcul de cercle de perçage
    • Fonction de filtre vibrations
    • Fonction mm/inch
    • Affichage en 8 langues
    • Fonction calculatrice
    • Écran haute définition à excellente lisibilité
    • Grande sûreté de fonctionnement dans des conditions de production grâce à la dernière électronique et boîtier très robuste, entièrement étanche
    • Pour le développement et la sélection des composants électroniques, une attention particulière a été prêtée à leur grande insensibilité aux phénomènes parasites extérieurs et à un bas niveau de température
    • Il est possible de modifier les couleurs de fonds et d’affichage pour les adapter aux besoins personnels de l’opérateur
    • Claviers membrane pratiques, très résistants et d’une convivialité agréable
    • L’afficheur dispose de plus d’une commutation rayon / diamètre
    • La position de l’axe est conservée après l’arrêt de l’afficheur
    • Assistance graphique via affichage course résiduelle et représentation schématique
    • Correction de longueurs linéaires et non linéaires possible
    • Installation sans problèmes, raccordement électrique et fonctionnement sans maintenance

    Brochure Servomill® UWF 5.pdf

    Related products

    • Read more

      SX172-NAOF | Diamètre ø16 – ø173mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage de préfabrication tubes épais
    • Read more

      SATO-80E4x | Diamètre ø19 – ø80mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage orbital : Têtes ouvertes >3mm
    • Read more

      GA172 | Diamètre ø33 – ø173mm

      ALES MACHINESChanfrein tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      CC122 | Diamètre ø5 – ø119mm

      ALES MACHINESCoupe tubes épaisCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIR
    • Read more

      SX322-NAOF | Diamètre ø141 – ø328mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage de préfabrication tubes épais
    • Read more

      SATO-115E4x | Diamètre ø19 – ø115mm

      ALES MACHINESCoupe tubes épais >3mmProduits pour tubes fins et épais - AXXAIRSoudage orbital : Têtes ouvertes >3mm

    ALES SOLUTIONS

    Menu
    • A propos de nous
    • Nos Marques
    • Contactez nous
    • Nos Produits
    • Actualites
    • Gallery
    • Offres spéciales
    Nos Categories
    • Équipements de gaz
    • Équipements de soudage
    • Machine-outils
    • Nettoyage Et Aspiration Industrielles
    • Tables de soudage et bridage
    • Équipements d’oxycoupage
    • Plasma et machines laser
    Service
    • Ingenierie et installation des systemes de gaz
    • Maintenance des systemes de gaz
    • Formations et audit
    Emails vente

    A.idrissi@ales-solutions.com

    Sales@ales-solutions.com

    Emails service apres vente

    I.dibane@ales-solutions.com

    Phone

    Phone : +212 666-457771

    Phone : +212 662-767473

    Devenir distributeurs de nos produits
    Social

    Copyright © 2024 ALES SOLUTIONS , all rights reserved

    Privacy Policy | Plan de site

    Contactez-nos

    Heureux de répondre
    à vos questions

    Appelez-nous pour toutes vos questions aujourd'hui.

    CONTACT

    A.idrissi@ales-solutions.com
    Sales@ales-solutions.com
    Open chat
    WhatsApp
    Hello 👋
    Can we help you?
