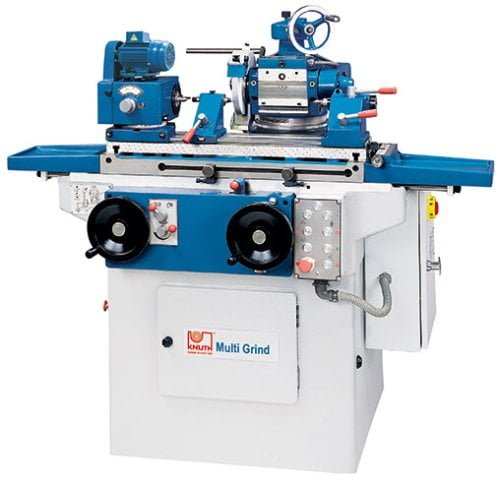

Machine de Rectification

Multi-Grind

Rectification Au maroc

SKU: c00619590164 Categories:, , , Tags:

Description

Machine de Rectification, Rectification Au maroc, Knuth Maroc

La conception spéciale du Multi Grind permet de combiner les fonctions de rectification cylindrique, de surface plane et d’outils en une seule machine. Dans le cas d’une rectification cylindrique extérieure, la pièce usinée doit être serrée soit d’un seul côté soit entre les pointes de la contre-poupée stable. Un dispositif de rectification intérieure peut être monté sur la poupée et permet ainsi de légères opérations de rectification plane avec ce modèle. Grâce à la fonction supplémentaire d’affûtage des outils, vous pouvez usiner les arêtes de coupe d’une large gamme d’outils avec le Multi Grind.

  • Rectification cylindrique intérieure et extérieure
  • Rectification plane
  • Rectification d’outils
  • Avance de table hydraulique
  • Accessoires complets
Zone de travail
Diamètre de rectification200 mm
Longueur de pièce500 mm
Dimensions ext. de rectification, optimalØ 5-50 x 400 mm
Dimensions rectification intérieure, optimalØ 10-50 x 75 mm
Dimensions outils de rectification200 mm x 500 mm
Pièce, longueur rectification plane200 mm
Pièce, largeur rectification plane50 mm
Poids max. de pièce10 kg
Coupe biaises de table (max.)+45° / -30°
Courses
Course d’usinage axe Z480 mm
Avances
Avance par division de vernier axe X, fin1 mm
Avance par division de vernier axe X, grossier4 mm
Avance par division de vernier axe X, fin0,005 mm
Avance par division de vernier axe X, grossier0,02 mm
Pas d’échelle du réglage en hauteur0,01 mm
Vitesse d’avance longitudinale (hydraulique)0,1 m/min – 6 m/min
Manuel, à assistance hydraulique7 m/min
Contre poupée
Vitesse broche de travail(3) 110 – 300 1/min
Zone de déviation poupée± 90°
Cône de broche de travail2 cm
Diamètre du mandrin100 mm
Poupée porte meule
Vitesse de broche porte-meule2500 1/min
Régime de rotation de la broche de rectification interne13500 1/min
Coupe biaises poupée porte-meule± 90°
Poupée de rectification – vertical / transversal200 mm
Contre-poupée
Décalage en hauteur à chaque rotation du volant manuel2 mm
Cône fourreau2 cm
Course contre-poupée14 mm
Puissance d’entraînement
Puissance d’entraînement de la machine2,525 kW
Puissance moteur principal1,1 kW
Dimensions et poids
Dimensions de meules200 mm x 20 mm x 75 mm
Dimensions meule rectif.int. (min.)10 mm x 10 mm x 3 mm
Dimensions meule rectif.int. (max.)25 mm x 20 mm x 6 mm
Dimensions (longueur x largeur x hauteur)1,52 m x 1,35 m x 1,4 m
Poids1300 kg

La gamme des fonctions de la Multi-Grind va de la rectification cylindrique intérieure et extérieure à la rectification cônique. La rectification d’outillage (affûtage de fraises, forets et burins) et les travaux simples de rectification de surfaces planes sont réalisables facilement et sans problèmes avec la Multi-Grind

  • Positionnement à 3 points
    Le positionnement spécial à 3 points de la broche de rectification garanti une faible influence de la température et un plan de rectification de qualité constante
  • Entraînement de l’avance
    L’avance (longitudinale) de la table est actionnée par hydraulique avec inversion automatique de sens. Une avance longitudinale supplémentaire, actionnée manuellement avec assistance hydraulique, permet des vitesses d’avance jusqu’à 7 m/min
  • Poupée porte-meule
    Grâce à la conception spéciale de la poupée porte-meule, il est possible de serrer simultanément 2 meules différentes.
    La poupée porte-meule peut être actionnée non seulement dans le sens transversal, mais également en hauteur et peut pivoter autour de l’axe de hauter.
  • Vitesses>
    La poupée porte-meule dispose de 3 régimes de rotation différents (110, 200, 300 min-1), la transmission se fait par une boîte de vitesse facile à enclencher.
  • Autres éléments convaincants…

    -lubrification centrale
    -construction solide. Le chassis de machine de la KNUTH Multi-Grind est fabriqué en fonte grise solide, qui minimise les vibrations, grâce à son poids de 1300 kg.
    -les composants électriques sont installés de façon synoptique dans l’armoire de commande et sont conformes aux dispositions du VDE.

Brochure Multi-Grind.pdf
