LabTurn 2028 CNC

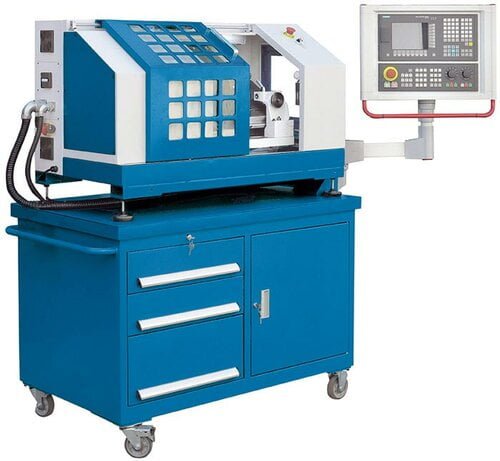

LabTurn avec châssis mobile
- Description
- Caractéristiques techniques
- Détails du produit
- Ressources et téléchargement
- Ajouter un devis
Le LabTurn est adapté à la formation CNC ainsi qu’à la production de petites pièces. Le tour CNC compact et mobile possède toute la gamme des fonctions d’une grande machine de production. La tourelle porte-outils 8 positions dispose de quatre outils pour l’usinage intérieur et extérieur et vous pouvez usiner de grandes pièces avec la contre-poupée. La broche principale tourne en continu jusqu’à 3 000 tours et le mandrin de serrage à 3 mors a un diamètre de 100 mm. Grâce au guidage simple et intuitif de l’utilisateur, la commande Siemens 808 constitue le point d’entrée idéal pour les applications CNC. Au Maroc
- La commande Siemens 808 Advance est idéale pour commencer
- Tourelle porte-outils pour usinage extérieur et intérieur
- Guidages linéaires et vis à billes dans tous les axes
- Carter machine fermé
- Piètement déplaçable avec de grands espaces de rangement
| Zone de travail | |
|---|---|
| Longueur de pièce | 280 mm |
| Diamètre usinable sur banc | 200 mm |
| Diamètre de tournage sur traînard | 90 mm |
| Courses | |
|---|---|
| Coursaxe X | 86 mm |
| Course d’usinage axe Z | 155 mm |
| Broche principale | |
|---|---|
| Plage de vitesses | 100 1/min – 3000 1/min |
| Nez de broche | MK 3 |
| Passage de broche | 20 mm |
| Mandrin | 100 mm |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 2000 mm/min |
| Avance rapide axe Z | 2000 mm/min |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 1000 mm/min |
| Vitesse d’avance axe Z | 1000 mm/min |
| Couple max. moteur d’avances axes X | 2,2 Nm |
| Couple max. moteur d’avances axes Z | 2,2 Nm |
| Porte-outils | |
|---|---|
| Nombre d’outils | 8 Pièce |
| Dimensions queue d’outils | 8 mm x 8 mm |
| Diam. barreau d’alésage | 12 mm |
| Précisions | |
|---|---|
| Précision de placement axe X | 0,022 mm |
| Précision de placement axe Z | 0,022 mm |
| Répétabilité axe X | 0,01 mm |
| Répétabilité axe Z | 0,01 mm |
| Contre-poupée | |
|---|---|
| Diamètre contre-poupée | 20 mm |
| Course contre-poupée | 30 mm |
| Cône fourreau | MK 2 |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 1 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,4 m x 0,9 m x 1,85 m |
| Poids | 360 kg |
Points forts
- Le LabTurn est idéal pour l’apprentissage CNC mais aussi pour la production de ptites pièces précises de petite série
- Châssis machine en fonte grise et banc incliné pour une stabilité et un dégagement de copeaux optimal
- Les guidages linéaires garantissent stabilité et précision
- Graissage centralisé pour une maintenance réduite
Conception de la machine
- La zone de travail fermée offre une grande protection et reste bien accessible grâce à une grande porte coulissante
Broche
- Mandrin 3 mors 100 mm et contre poupée de série
- Vitesse broche max. 3.000 min-1
- Passage de broche 20 mm
Changeur d’outils
- Tourelle porte-outils à 8 postes avec respectivement 4 outils pour usinages intérieur et extérieur
