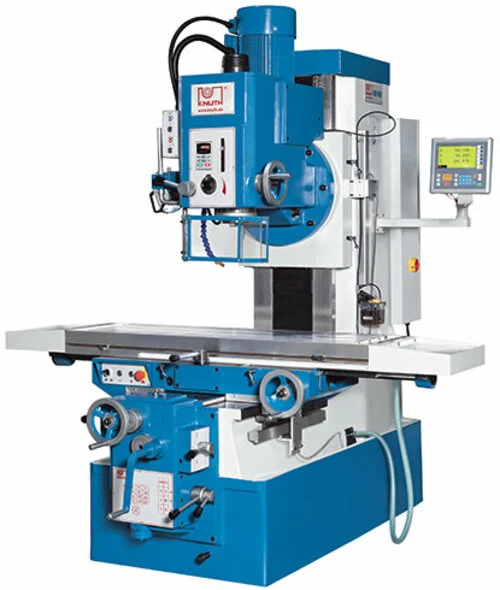

KB 1400
Fraisage Au maroc
- Description
- Caractéristiques techniques
- Détails du produit
- Ressources et téléchargement
- Ajouter un devis
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
La fraiseuse à banc universelle robuste offre de larges guidages et une puissance d’entraînement élevée pour des performances d’usinage d’un niveau supérieur, et convient idéalement pour la construction d’installations et de machines avec son équipement complet. La tête de fraisage verticale robuste peut pivoter à droite et à gauche, le fourreau peut être déplacé manuellement et la vitesse de la broche peut être réglée en continu. L’avance sur les axes Y et X peut être modifiée via une boîte de vitesse robuste. Tous les axes possèdent une fonction de déplacement rapide et la grande table de serrage offre un large espace pour les pièces et les systèmes de serrage.
- Grande zone de travail
- Tête de fraisage verticale avec course de fourreau
- Avance réglable en continu
- Équipement de série complet
| Zone de travail | |
|---|---|
| Distance table – broche | 150 mm – 650 mm |
| Rainures T, nombre | 3 Pièce |
| Surface de la table | 1400 mm x 400 mm |
| Rainures T, large | 18 mm |
| Rainures, distance | 100 mm |
| Vitesse de réglage en hauteur (max.) | 1670 mm/min |
| Courses | |
|---|---|
| Coursaxe X | 950 mm |
| Course d’usinage axe Y | 400 mm |
| Course d’usinage axe Z | 500 mm |
| Tête de fraisage vertical | |
|---|---|
| Nez de broche | SK 50 DIN 2080 |
| Porte à faux | 510 mm |
| Vitesse de broche (verticale) | 30 1/min – 1800 1/min |
| Course du fourreau | 105 mm |
| Pivotement tête | ± 30° |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 1670 mm/min |
| Avance rapide axe Y | 1670 mm/min |
| Avance rapide axe Z | 1670 mm/min |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 18 mm/min – 627 mm/min |
| Vitesse d’avance axe Y | 18 mm/min – 627 mm/min |
| Vitesse d’avance axe Z | 18 mm/min – 627 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 7,5 kW |
| Puissance d’avance | 0,75 kW |
| Puissance moteur axe Z | 0,75 kW |
| Puissance pompe de refroidissement | 0,04 kW |
| Dimensions et poids | |
|---|---|
| Débit pompe | 12 l/min |
| Dimensions (longueur x largeur x hauteur) | 2,29 m x 1,77 m x 2,12 m |
| Poids | 3660 kg |
- Ce n’est pas la table qui bouge en Z (avec pièce) mais la tête de fraisage – plus grande stabilité et plus de précision lors de travaux d’usinage lourds.
De plus le châssis en fonte (Mehanite) renforce cette stabilité et les très larges glissières aussi.
- Régulation de vitesses sans palier par régulateur de fréquences
- Les guidages rectangulaires rigides garantissent une précision durable
- Châssis machine en fonte – Meehanite
- Tête de fraisage inclinable ± 45°
- Glissières trempé et rectifiées dans les 3 axes
- Affichage digital dans les 3 axes de série
Afficheur 3 axes
- Grande précision
- Faible quotas d’erreurs
- Usinages plus fiables
- Gain de temps
- Gain de productivité
- Affichage très clair
- Fonctions simples et conviviales
- Clavier de commande clair
- Résolution 0,01 / 0,005 mm
- Entrée de coordonnées
- Conservation des axes lors de l’arrêt
- Calcul de cercle de perçage
- Fonction calculatrice
- Mémoire pour 10 outils
- Inversion rayon / diamètre
- Fonction mm/inch
- Montage simple et sans entretien
