HomeNos ProduitsALES MACHINESHFS 104 NC
Affûteuse d'outils maroc

HFS 104 NC

Rectifieuses plane conventionnelles Maroc

SKU: 467d31345066 Categories:ALES MACHINES, machine d'usinage et tolerie, Machine de Rectification, Rectifieuses plane conventionnelles Tags:Machine outils marocmachines-outils conventionnelles marocRectifieuses plane conventionnelles,  Knuth Maroc
Share:
    • Description
    • Caractéristiques techniques
    • Détails du produit
    • Ressources et téléchargement

    Description

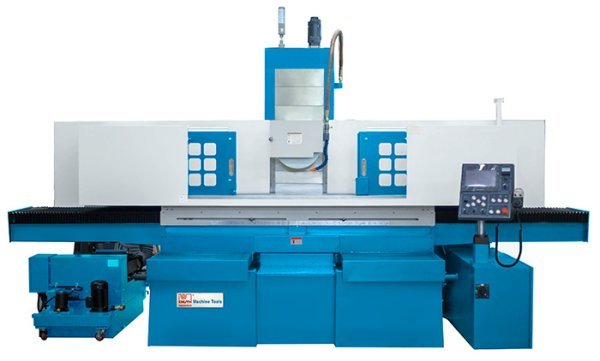

    Rectifieuses plane conventionnelles,  Knuth Maroc

    La gamme HFS NC est une solution conçue pour la rectification automatique et semi-automatique de surface et de rainures. Cette machine offre un avantage en termes de précision et d’efficacité grâce aux cycles de rectification, qui peuvent être facilement programmés via l’écran tactile, ainsi qu’au mode de réglage automatique des disques de rectification. Celui-ci peut être inséré dans les cycles d’usinage et compense les cotes et la vitesse de manière entièrement automatique. La possibilité de passer d’un fonctionnement semi-automatique à un fonctionnement automatique étend également l’éventail des applications, de l’atelier de réparation et de la formation à la production en série.

    • Cycle de dressage automatique du disque de rectification
    • Table magnétique avec fonction de démagnétisation intégrée
    • Axe vertical avec vis à billes et servomoteur pour une grande précision
    • Programmation facile en mode automatique
    • Équipement de série complet
    Zone de travail
    Dimensions de travail (max.)1020 mm x 400 mm
    Poids de la pièce incl. table magnétique (max.)680 kg
    Distance table – broche640 mm
    Dimensions table magnétique1000 mm x 400 mm
    Rainures T, large14 mm
    Rainures T, nombre3 Pièce
    Division (manivelle électronique) axe Y0,001 / 0,005 / 0,01 mm
    Courses
    Coursaxe X1120 mm
    Course d’usinage axe Z430 mm
    Broche principale
    Vitesse de broche500 1/min – 2300 1/min
    Avances rapides
    Avance rapide axe Y-/Z(10) 1 200 mm/min
    Avances
    Avance par tour (manivelle électronique) – axe Y0,1 / 0,5 / 1,0 mm
    Avance par tour (manivelle électronique) – axe Z1,0 / 5,0 / 10 mm
    Vitesse d’avance – axe X (hydraulique)min, 3 / max, 25 m/min
    Vitesse d’avance axe Z0 mm/min – 1200 mm/min
    Avance autom. – réglage fin axe Y0,001 mm – 0,01 mm
    Avance autom. – réglage grossier axe Y0,005 mm – 0,04 mm
    Placement auto. axe Z0,1 mm – 25 mm
    Puissance d’entraînement
    Puissance moteur principal5,5 kW
    Puissance pompe hydraulique2,2 kW
    Puissance pompe de refroidissement0,18 kW
    Servomoteur axes Z et Y0,55 / 0,55 kW
    Dimensions et poids
    Dimensions de meules400 mm x 127 mm x 40 mm
    Dimensions (longueur x largeur x hauteur)3,8 m x 2 m x 2,5 m
    Poids3050 kg
    • Cette machine est conçue pour une utilisation continue et fait appel à une construction permettant un fonctionnement silencieux, de la plus haute précision avec une accumulation de chaleur minimum pour des résultats optimaux
    • Doubles guidages en V pour le déplacement longitudinal de la table
    • La tête de broche et les axes Z se déplacent dans des guidages linéaires de précision à l’aide de vis à billes précontraintes
    • Les servomoteurs dans les axes Y et Z ainsi que le déplacement hydraulique longitudinal de la table, réglable sans paliers par vanne proportionnelle électronique, garantissent une approche précise et une avance uniforme
    • Les axes Y et Z peuvent être positionnés précisément à l’aide d’une manivelle électronique à 3 niveaux
    • La tête de broche, lourde et solide, fonctionne dans des roulements transversaux de précision précontraints et ne nécessitant aucune maintenance
    • Le groupe hydraulique externe et le dispositif de grandes dimensions de refroidissement d’huile veillent à la stabilité thermique
    • Graissage automatique centralisé

    Brochure HFS 104 NC.pdf
