SBF 40 TV 1000
Fraisage Au maroc
- Description
- Caractéristiques techniques
- Détails du produit
- Ressources et téléchargement
- Ajouter un devis
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

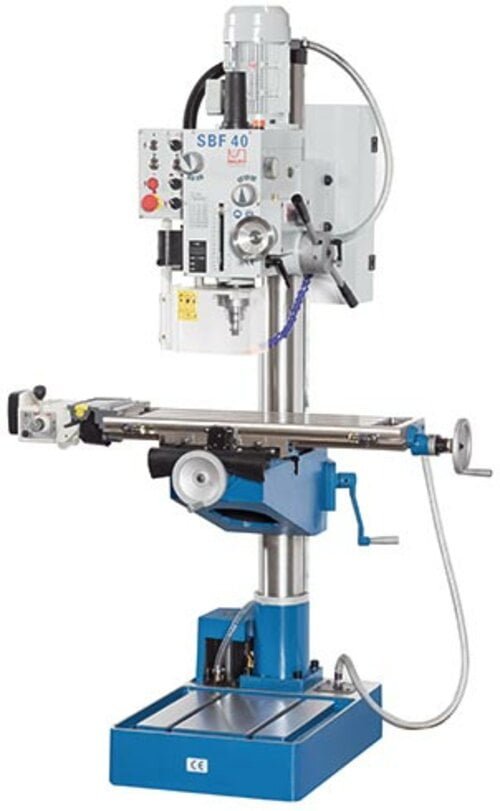

La SBF est une machine de perçage et de fraisage dans le meilleur sens du terme. Elle convient idéalement comme machine de perçage avec un entraînement puissant et une large plage de vitesses. En outre, vous pouvez utiliser cette machine pour le fraisage de l’acier et des métaux non ferreux. Cela fait de la SBS 40 une perceuse offrant des avantages supplémentaires à un prix imbattable.
- Avance réglable en continu dans l’axe X
- Avance de perçage automatique avec indicateur de profondeur
- Tête de fraisage à transmission pour un enlèvement des copeaux intensif
- Tête de fraisage pivotante pour des applications polyvalentes
| Zone de travail | |
|---|---|
| Surface de la table | 730 mm x 210 mm |
| Charge (max.) | 100 kg |
| Rainures en T, nombre | 3 Pièce |
| Rainures en T – table (larg. x écart.) | 14 mm x 63 mm |
| Rainures en T – pied (nombre) | 2 Pièce |
| Rainures en T – pied (larg. x écart.) | 14 mm x 200 mm |
| Course du fourreau | 120 mm |
| Porte à faux | 278 mm |
| Diamètre colonne | 115 mm |
| Distance broche – table | 600 mm |
| Distance broche – pied | 1180 mm |
| Puissance de perçage acier / ST37 | 40 mm |
| Inclinaison tête de perçage fraisage | ± 45° |
| Capacité, acier | (ST 37) M16 |
| Courses | |
|---|---|
| Coursaxe X | 500 mm |
| Course d’usinage axe Y | 190 mm |
| Course d’usinage des axes Z1 / Z2 | 530 mm |
| Broche principale | |
|---|---|
| Plage de vitesses | 75 1/min – 3200 1/min |
| Nez de broche | MK 4 DIN 228 |
| Avances rapides | |
|---|---|
| Déplacement rapide rapide | 600 mm/min |
| Avances | |
|---|---|
| Avance de travail | 0 mm/min – 420 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 1,5 / 1,1 kW |
| Puissance pompe de refroidissement | 0,04 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 0,83 m x 0,76 m x 1,85 m |
| Poids | 390 kg |
- Percer et fraiser – une véritable valeur ajoutée à un prix imbattable
- Grande table à mouvements croisés, à avance automatique et réglable en continu sur l’axe X pour le perçage à coordonnées et les opérations de fraisage légères
- Boîte à engrenages dans bain d’huile fermé – résistante et robuste
- Les roulements de qualité de la broche s’adaptent durablement aux exigences les plus élevées
- L’avance de perçage peut être réglée précisément avec la manivelle
- Avance commutable automatique à 3 niveaux de vitesse
- La tête à engrenage et la table sont réglables en hauteur
- Les guidages de la table peuvent être réglés avec précision par lardons coniques
- La tête à engrenage peut pivoter des deux côtés
- Les dispositifs de fraisage sont protégés par une barre de traction M 16
- Dispositif de taraudage
- Dispositif de refroidissement intégré
